SELECT A DIAGRAM

Diagram for 01 - Body/cavity/elements
01 - Body/cavity/elements

Diagram for 02 - Control Panel/door Assembly
02 - Control Panel/door Assembly

Diagram for 03 - Internal Control/latch Asy/base
03 - Internal Control/latch Asy/base


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE94-00080N Assy Door;mw1030wa,blk-door-e, Appelez-nous -
2 DE64-40317M Door-a Appelez-nous -
3 DE67-20197C Screen-door Appelez-nous -
4 DE94-00075B Assy Door-e Appelez-nous -
5 DE94-00073B Assy Door-sub Appelez-nous -
6 DE01-00118A Film-door Appelez-nous -
7 DE64-40012A Door-c Appelez-nous -
8 DE61-70128A Key, Spring Special Order $ 16.82

9 DE64-40006F Key, Door Special Order $ 20.70

10 DE34-00190L Touch Pad Membrane Appelez-nous -
11 DE67-40179A Window-display Appelez-nous -
12 555555 Control-panel   (Replaces: DE72-70202J) Special Order $ 151.94

13 W10127108 Assy Pcb Parts:mw850t,120v60hz Appelez-nous -
14 DE61-70076A Spring, Button Special Order $ 20.70

15 555555 Button-push   (Replaces: DE66-20275A) Special Order $ 151.94


    View Diagram in Separate Window     Print Icon   Print Part List

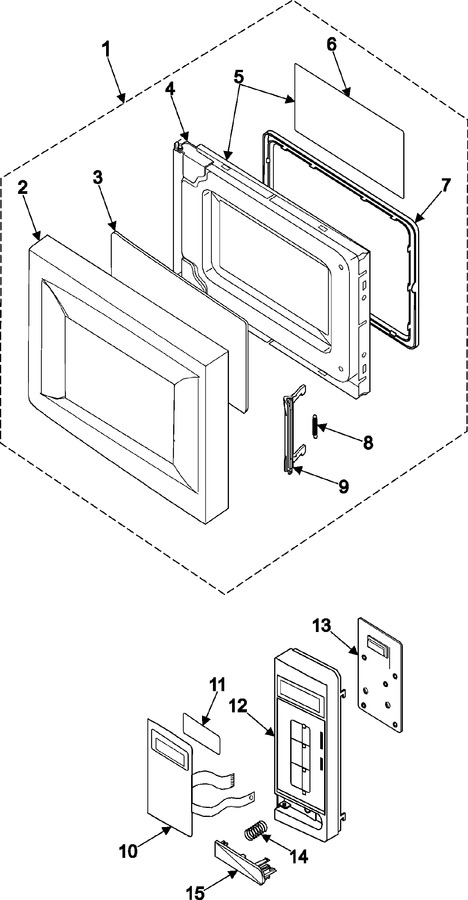

Diagram for MR1031WB
