SELECT A DIAGRAM

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Unit Compartment & System

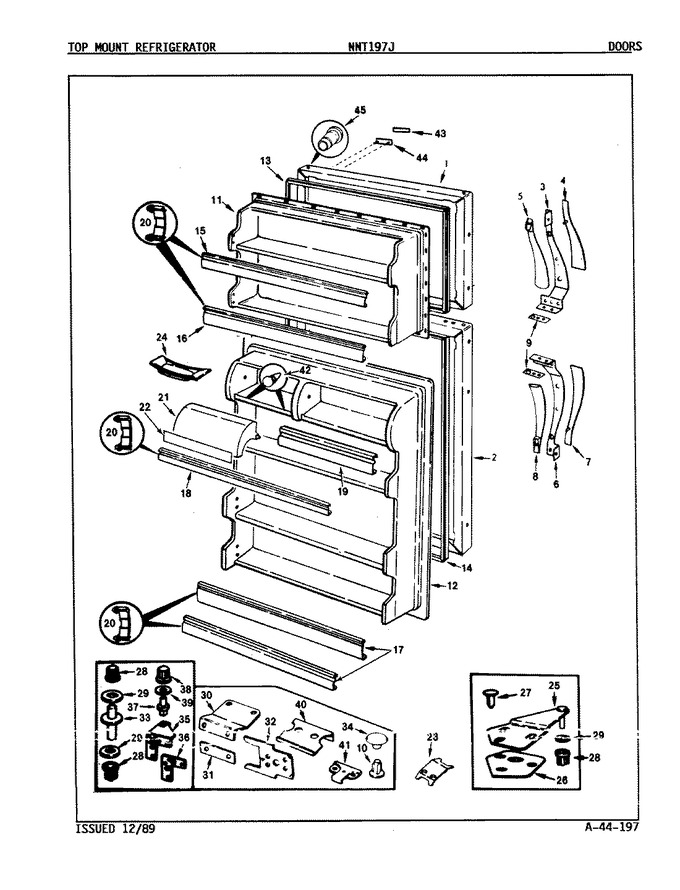

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-55-AM		Outer Panel		Appelez-nous	-
2	495042-900		Plug Button		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	60032-53-AM		Outer Panel		Appelez-nous	-
3	66255-1		Door Handle		Appelez-nous	-
4	68048-1		Insert		Appelez-nous	-
4	68036-1		Insert		Appelez-nous	-
5	60580-3		Insert		Appelez-nous	-
6	66255-2		Door Handle		Appelez-nous	-
6	9986-122		Screw		Appelez-nous	-
7	68036-1		Insert		Appelez-nous	-
7	9986-112		Screw		Appelez-nous	-
7	68048-1		Insert		Appelez-nous	-
7	60123-2		Clip, Stop Screw		Appelez-nous	-
8	60580-3		Insert		Appelez-nous	-
9	60456-1		Shim		Appelez-nous	-
10	55782-6		Plug Button (almond)		Appelez-nous	-
11	65928-5		Liner, Frz. Door		Appelez-nous	-
12	9986-12		Screw,door Liner		Appelez-nous	-
12	65933-11		Liner, Door		Appelez-nous	-
13	66199-5		Gasket, Frz. Door		Appelez-nous	-
14	WP70048-3		Gasket, F.f. Door   (Replaces: 66199-6)				$ 283.11
15	WP61003045		Trim, Door Shelf   (Replaces: 65151-285)				$ 129.55
16	WP61003045		Trim, Door Shelf   (Replaces: 65151-286)				$ 129.55
17	WP61003045		Trim, Door Shelf   (Replaces: 65151-285)				$ 129.55
18	WP61003045		Trim, Door Shelf   (Replaces: 65151-288)				$ 129.55
19	WP61003045		Trim, Door Shelf   (Replaces: 65151-287)				$ 129.55
20	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
21	60406-43		Door, Dairy		Appelez-nous	-
22	68128-16		Insert		Appelez-nous	-
23	60123-2		Clip, Stop Screw		Appelez-nous	-
24	29936-2		Tray, Butter		Appelez-nous	-
25	65003-6		Cover, Upper Hinge (wht)		Appelez-nous	-
25	53709-18		Door Hinge, Upper		Appelez-nous	-
26	65031-1		Shim, Upper Hinge		Appelez-nous	-
27	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
28	66036-1		Bushing,top/center Hinge		Appelez-nous	-
29	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
29	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
30	60031-2		Door Hinge, Center		Appelez-nous	-
31	60034-1		Spacer, Center Hinge		Appelez-nous	-
32	60622-1		Tapping Plate		Appelez-nous	-
32	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
33	60035-4		Pin, Center Hinge		Appelez-nous	-
34	56186-6		Plug Button, (almond)		Appelez-nous	-
35	60630-8		Door Hinge, Lower		Appelez-nous	-
35	403100-801		Screw		Appelez-nous	-
36	60626-1		Shim, Lower Hinge		Appelez-nous	-
37	53672-1		Pin, Lower Hinge		Appelez-nous	-
38	66034-1		Bushing, Lower Hinge				$ 19.76
39	54233-2		Washer		Appelez-nous	-
40	60030-1		Door Stop		Appelez-nous	-
41	60419-1		Door Stop		Appelez-nous	-
41	9986-108		Screw		Appelez-nous	-
42	28272-6		Bumper, Door		Appelez-nous	-
43	66982-8		Bezel, Nameplate		Appelez-nous	-
44	66986-3		Bezel, Nameplate		Appelez-nous	-
45	68381-1		Retainer, Nameplate Bezel		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
