SELECT A DIAGRAM

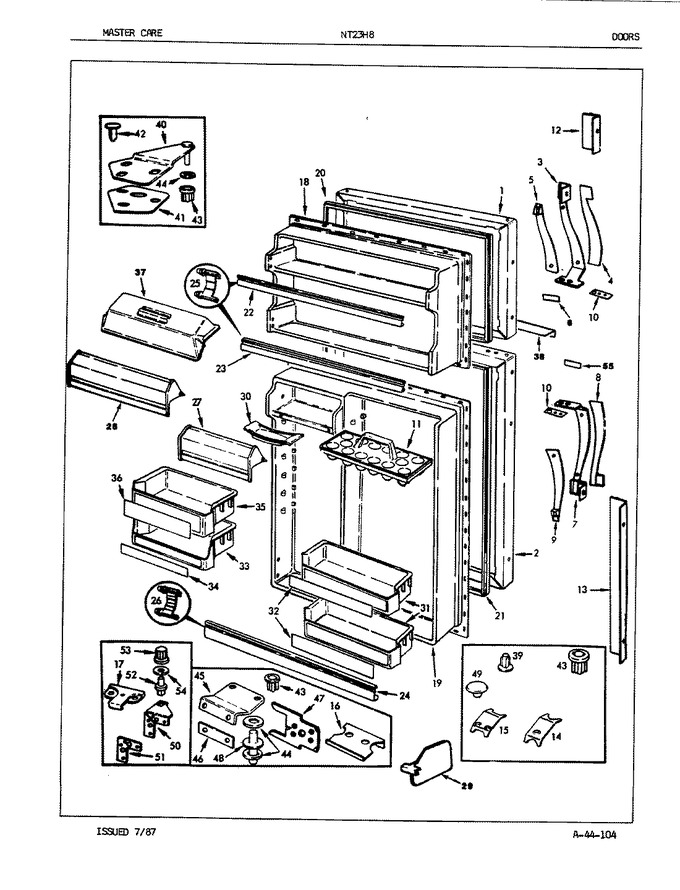

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Unit Compartment & System


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-12-AM		Outer Panel		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	60032-58-AM		Outer Panel		Appelez-nous	-
3	66255-3		Door Handle		Appelez-nous	-
4	60602-5		Insert, Handle		Appelez-nous	-
5	9986-112		Screw		Appelez-nous	-
5	60445-1		Insert		Appelez-nous	-
6	60603-12		Insert, Handle		Appelez-nous	-
7	66255-4		Door Handle		Appelez-nous	-
8	60602-6		Insert, Handle		Appelez-nous	-
9	60445-1		Insert		Appelez-nous	-
10	60456-1		Shim		Appelez-nous	-
11	60066-8		Tray, Egg		Appelez-nous	-
12	66702-4		Trim		Appelez-nous	-
13	66702-3		Trim		Appelez-nous	-
14	56209-3		Clip, Stop Screw		Appelez-nous	-
15	9986-122		Screw		Appelez-nous	-
15	60123-2		Clip, Stop Screw		Appelez-nous	-
16	60030-1		Door Stop		Appelez-nous	-
17	60419-1		Door Stop		Appelez-nous	-
17	9986-108		Screw		Appelez-nous	-
18	65936-5		Liner, Door		Appelez-nous	-
19	66526-1		Inner Panel		Appelez-nous	-
19	65275-5		Screw		Appelez-nous	-
20	66199-7		Gasket, Door		Appelez-nous	-
21	66199-8		Gasket, Door		Appelez-nous	-
22	65151-266		Trim, Door Shelf		Appelez-nous	-
23	66636-26		Trim		Appelez-nous	-
24	65151-280		Trim, Door Shelf		Appelez-nous	-
25	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
26	65246-1		Retainer				$ 5.04
27	66184-428		Door, Dairy		Appelez-nous	-
28	66184-430		Door, Dairy		Appelez-nous	-
29	66645-1		Pkg Organizer		Appelez-nous	-
30	29936-2		Tray, Butter		Appelez-nous	-
31	60037-43		Door Shelf		Appelez-nous	-
32	60572-61		Insert		Appelez-nous	-
33	60037-42		Door Shelf		Appelez-nous	-
34	60572-62		Insert		Appelez-nous	-
35	60037-42		Door Shelf		Appelez-nous	-
36	60572-63		Insert		Appelez-nous	-
37	66636-25		Pickoff Bucket		Appelez-nous	-
38	66651-3		Trim, Door		Appelez-nous	-
39	55782-6		Plug Button (almond)		Appelez-nous	-
40	53709-18		Door Hinge, Upper		Appelez-nous	-
41	65031-1		Shim, Upper Hinge		Appelez-nous	-
42	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
43	66036-1		Bushing,top/center Hinge		Appelez-nous	-
44	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
44	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
45	60031-2		Door Hinge, Center		Appelez-nous	-
46	60034-1		Spacer, Center Hinge		Appelez-nous	-
47	60622-1		Tapping Plate		Appelez-nous	-
47	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
48	60035-4		Pin, Center Hinge		Appelez-nous	-
50	403062-5		Screw		Appelez-nous	-
50	60630-8		Door Hinge, Lower		Appelez-nous	-
51	60626-1		Shim, Lower Hinge		Appelez-nous	-
52	53672-1		Pin, Lower Hinge		Appelez-nous	-
53	66034-1		Bushing, Lower Hinge				$ 19.76
54	54233-2		Washer		Appelez-nous	-
55	60603-11		Insert, Handle		Appelez-nous	-
