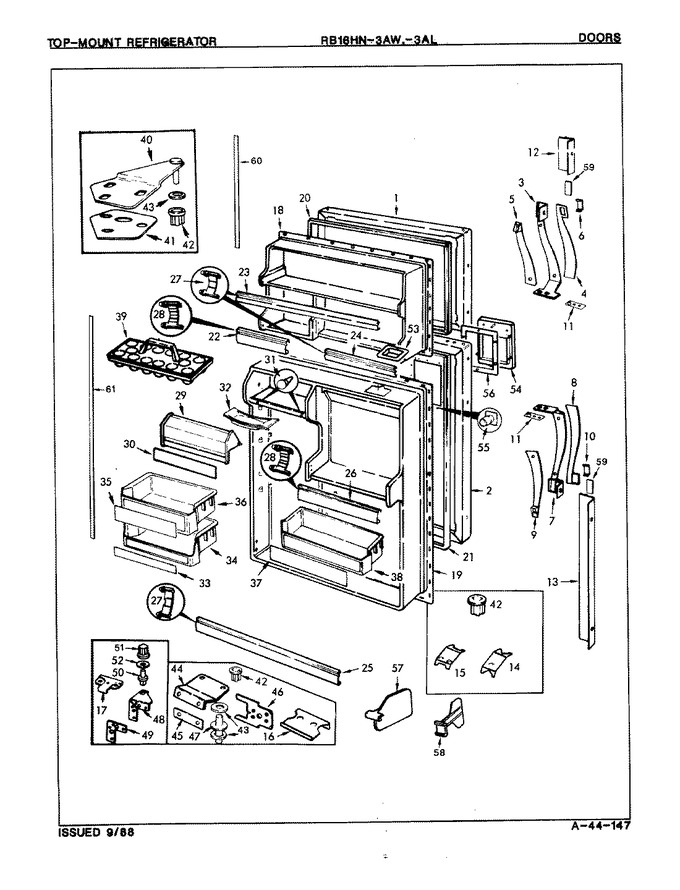

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-42-AM		Outer Panel		Appelez-nous	-
1	60033-41-AM		Outer Panel		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	60032-74-AM		Outer Panel		Appelez-nous	-
2	60604-2-AM		Panel, Outer Door		Appelez-nous	-
3	60491-2		Door Handle		Appelez-nous	-
4	68019-1		Insert		Appelez-nous	-
5	60490-2		Insert		Appelez-nous	-
5	9986-112		Screw		Appelez-nous	-
6	60533-11		Insert		Appelez-nous	-
7	60491-1		Door Handle		Appelez-nous	-
8	68091-1		Insert		Appelez-nous	-
9	60490-1		Insert		Appelez-nous	-
10	60533-12		Insert		Appelez-nous	-
11	60488-2		Shim		Appelez-nous	-
12	60554-2		Handle Ext		Appelez-nous	-
13	60554-1		Handle Ext		Appelez-nous	-
14	56209-3		Clip, Stop Screw		Appelez-nous	-
15	9986-122		Screw		Appelez-nous	-
15	60123-2		Clip, Stop Screw		Appelez-nous	-
16	60030-1		Door Stop		Appelez-nous	-
17	60419-6		Door Stop		Appelez-nous	-
17	9986-122		Screw		Appelez-nous	-
17	56209-3		Clip, Stop Screw		Appelez-nous	-
18	65940-5		Liner, Door		Appelez-nous	-
19	65275-5		Screw		Appelez-nous	-
19	65939-5		Liner, Door		Appelez-nous	-
20	66199-5		Gasket, Frz. Door		Appelez-nous	-
21	WP70048-3		Gasket, F.f. Door   (Replaces: 66199-6)				$ 283.11
22	65151-199		Trim, Door Shelf		Appelez-nous	-
23	WP61003045		Trim, Door Shelf   (Replaces: 65151-184)				$ 129.55
24	WP61003045		Trim, Door Shelf   (Replaces: 65151-200)				$ 129.55
25	60080-31		Trim		Appelez-nous	-
26	65151-198		Trim, Door Shelf		Appelez-nous	-
27	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
28	65246-1		Retainer				$ 5.04
29	60406-12		Door, Dairy		Appelez-nous	-
30	68128-6		Insert		Appelez-nous	-
31	28272-6		Bumper, Door		Appelez-nous	-
32	29936-2		Tray, Butter		Appelez-nous	-
33	68130-9		Insert		Appelez-nous	-
34	60037-37		Shelf, Pick-off		Appelez-nous	-
35	68130-7		Insert		Appelez-nous	-
36	60037-35		Door Shelf		Appelez-nous	-
37	68130-10		Insert		Appelez-nous	-
38	60037-36		Shelf, Pick-off		Appelez-nous	-
39	60066-1		Tray, Egg		Appelez-nous	-
40	65003-3		Cover, Upper Hinge (alm)		Appelez-nous	-
40	53709-18		Door Hinge, Upper		Appelez-nous	-
41	65031-1		Shim, Upper Hinge		Appelez-nous	-
42	66036-1		Bushing,top/center Hinge		Appelez-nous	-
43	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
43	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
44	60031-2		Door Hinge, Center		Appelez-nous	-
45	60034-1		Spacer, Center Hinge		Appelez-nous	-
46	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
46	60622-1		Tapping Plate		Appelez-nous	-
47	60035-4		Pin, Center Hinge		Appelez-nous	-
48	60630-2		Hinge, Lower		Appelez-nous	-
48	60630-4		Hinge		Appelez-nous	-
48	403062-5		Screw		Appelez-nous	-
49	60626-1		Shim, Lower Hinge		Appelez-nous	-
50	65418-1		Pin		Appelez-nous	-
51	66034-1		Bushing, Lower Hinge				$ 19.76
52	54233-4		Spacer				$ 7.70
53	66775-6		Collar		Appelez-nous	-
53	402038-1		Screw		Appelez-nous	-
54	60482-57		Escutcheon, Dispenser Opening		Appelez-nous	-
55	65211-2		Retainer, Escutcheon		Appelez-nous	-
56	63057-1		Seal, Escutcheon		Appelez-nous	-
56	56186-6		Plug Button, (almond)		Appelez-nous	-
56	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
57	66645-4		Organizer, Pick-off Shelf		Appelez-nous	-
58	64097-9		Organizer, Shelf		Appelez-nous	-
59	60487-1		Bezel		Appelez-nous	-
60	65773-14		Trim		Appelez-nous	-
61	65773-15		Trim		Appelez-nous	-
