SELECT A DIAGRAM

01 - Freezer Compartment


02 - Fresh Food & Freezer Door


03 - Fresh Food Compartment


04 - Ice Cream Maker


05 - Unit Compartment & System


06 - Water & Ice Dispenser

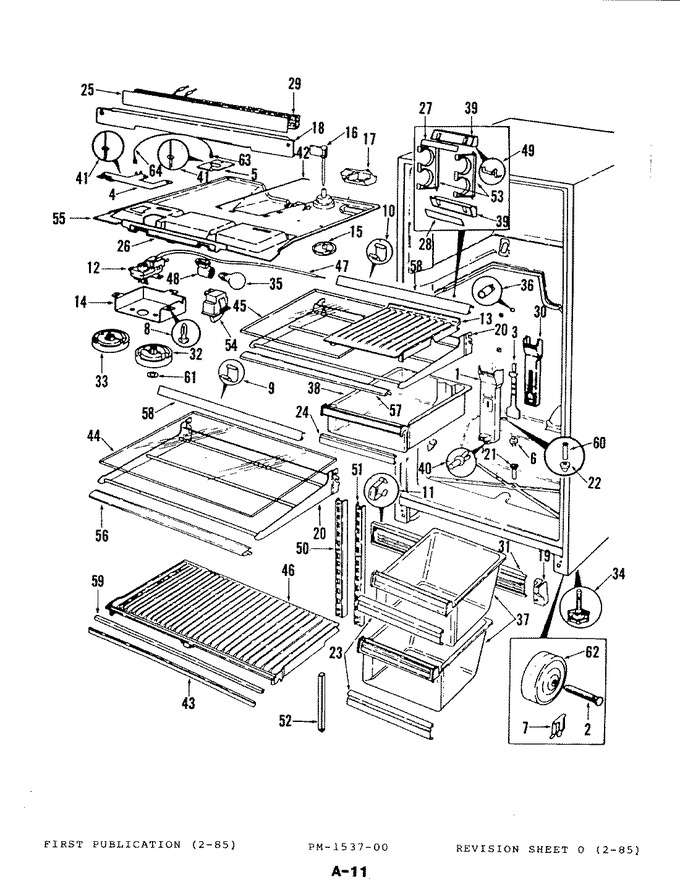

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60094-10		Tunnel		Appelez-nous	-
2	29835-2		Pin, Wheel		Appelez-nous	-
3	60093-2		Damper, Air Tunnel		Appelez-nous	-
4	60147-1		Bracket, Control		Appelez-nous	-
5	60147-2		Bracket, Light Socket		Appelez-nous	-
6	65039-1		Cap, Drain Tube		Appelez-nous	-
7	60216-1		Clip		Appelez-nous	-
8	28013-2		Rivet, Air Tunnel		Appelez-nous	-
9	65358-1		Clip		Appelez-nous	-
10	65358-2		Clip		Appelez-nous	-
11	60100-1		Clip, Kickplate				$ 5.85
12	WP68601-6		Control, Temperature   (Replaces: 52881-45)			Immediately	$ 233.80
13	60075-6		Cover, Meat Pan		Appelez-nous	-
14	60083-1		Cover, Temperature Control		Appelez-nous	-
15	60082-3		Crank, Frzr Control		Appelez-nous	-
16	60071-1		Damper		Appelez-nous	-
17	60120-2		Deflector		Appelez-nous	-
18	60020-9-HW		Mullion		Appelez-nous	-
19	60340-1		End Cap, Center Rail		Appelez-nous	-
19	60381-1		End Cap		Appelez-nous	-
20	60570-4		Frame, Shelf		Appelez-nous	-
21	54531-8		Grommet		Appelez-nous	-
22	55512-1		Grommet		Appelez-nous	-
23	60132-40		Handle		Appelez-nous	-
24	60132-41		Handle		Appelez-nous	-
25	60105-9		Heater Wire		Appelez-nous	-
26	60571-9		Insert		Appelez-nous	-
27	57206-1		Insert		Appelez-nous	-
28	59299-9		Insert		Appelez-nous	-
29	60140-3		Insulation		Appelez-nous	-
30	60092-2		Insulation		Appelez-nous	-
31	60138-17		Kickplate		Appelez-nous	-
32	60061-3		Knob		Appelez-nous	-
33	60061-1		Knob		Appelez-nous	-
34	W11117769		Leg, Leveling   (Replaces: 6012-8)			Immediately	$ 16.61
35	40A15		Bulb, Light (40 Watt)   (Replaces: 31956)			Immediately	$ 1.98
36	19530-36		Nylon Nut		Appelez-nous	-
37	60457-224		Pan, Crisper		Appelez-nous	-
38	60466-204		Pan, Meat		Appelez-nous	-
39	56519-4		Rack, Wine		Appelez-nous	-
40	28013-2		Rivet, Air Tunnel		Appelez-nous	-
41	WP210720		Rivet   (Replaces: 26397-2)				$ 12.14
42	60078-4		Rod, Frzr Control		Appelez-nous	-
42	40017-1		Shield, Heater		Appelez-nous	-
42	9986-117		Screw		Appelez-nous	-
42	402039-4		Screw		Appelez-nous	-
43	60148-6		Seal		Appelez-nous	-
44	60148-6		Seal		Appelez-nous	-
45	60162-23		Glass Shelf		Appelez-nous	-
46	60019-8		Shelf, Crisper		Appelez-nous	-
47	4008-12		Plastic Tube		Appelez-nous	-
48	60577-1		Socket, Light		Appelez-nous	-
49	58057-1		Spring, Wine Rack		Appelez-nous	-
49	60096-6		Support		Appelez-nous	-
50	60096-4		Support		Appelez-nous	-
51	60096-5		Support		Appelez-nous	-
52	12001957		Support   (Replaces: 60150-1)				$ 3.35
53	57205-4		Support		Appelez-nous	-
54	55732-3		Switch		Appelez-nous	-
55	60085-43		Top, F.f. Compartment		Appelez-nous	-
56	60524-5		Trim		Appelez-nous	-
57	60414-6		Trim		Appelez-nous	-
58	65276-7		Trim, Rear		Appelez-nous	-
59	60454-3		Trim		Appelez-nous	-
60	55513-1		Tube		Appelez-nous	-
61	420092-900		Washer, Spring		Appelez-nous	-
62	29834-2		Wheel		Appelez-nous	-
63	29675-28		Ground Wire		Appelez-nous	-
64	65274-1		Wire Harness		Appelez-nous	-
64	29675-22		Ground Wire		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
