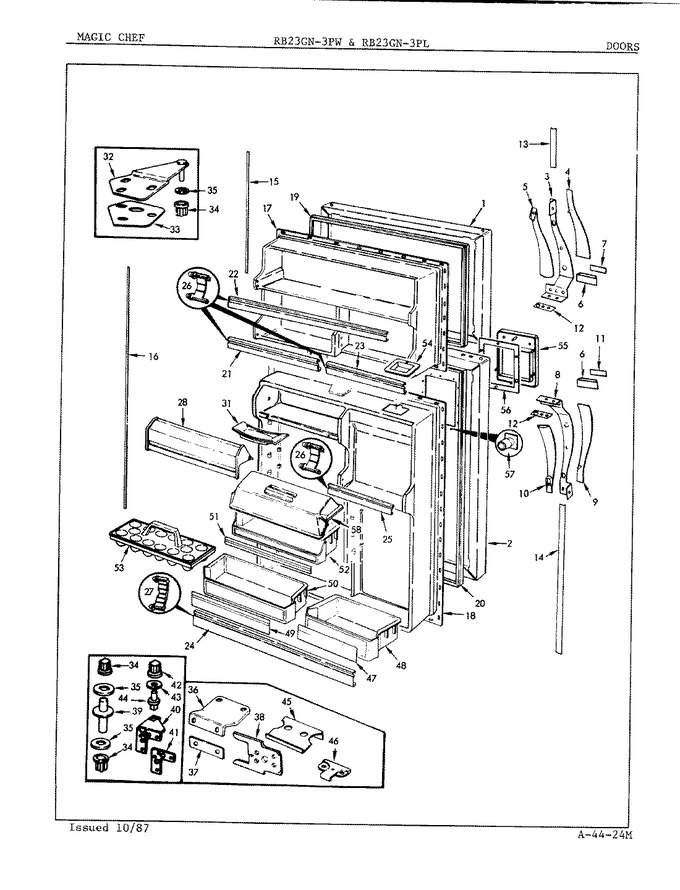

SELECT A DIAGRAM

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Ice Maker


05 - Unit Compartment & System


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-30-AM		Outer Panel		Appelez-nous	-
2	60032-78-AM		Outer Panel		Appelez-nous	-
3	RA95056-1		Door Insulation Kit		Appelez-nous	-
3	60491-1		Door Handle		Appelez-nous	-
4	60489-3		Insert		Appelez-nous	-
5	9986-112		Screw		Appelez-nous	-
5	60490-1		Insert		Appelez-nous	-
6	401005-12		Screw		Appelez-nous	-
6	60487-1		Bezel		Appelez-nous	-
7	60533-9		Insert		Appelez-nous	-
8	60491-2		Door Handle		Appelez-nous	-
9	60489-4		Insert		Appelez-nous	-
10	60490-2		Insert		Appelez-nous	-
11	60533-10		Insert		Appelez-nous	-
12	60488-2		Shim		Appelez-nous	-
13	60554-2		Handle Ext		Appelez-nous	-
14	56209-3		Clip, Stop Screw		Appelez-nous	-
14	60554-1		Handle Ext		Appelez-nous	-
15	65773-14		Trim		Appelez-nous	-
15	60123-2		Clip, Stop Screw		Appelez-nous	-
16	65773-15		Trim		Appelez-nous	-
16	9986-122		Screw		Appelez-nous	-
17	65937-9		Liner, Door		Appelez-nous	-
18	65275-5		Screw		Appelez-nous	-
18	66527-3		Inner Panel		Appelez-nous	-
19	66199-7		Gasket, Door		Appelez-nous	-
20	66199-8		Gasket, Door		Appelez-nous	-
21	65151-176		Trim, Door Shelf		Appelez-nous	-
22	WP61003045		Trim, Door Shelf   (Replaces: 65151-177)				$ 129.55
23	65151-175		Trim, Door Shelf		Appelez-nous	-
24	60080-51		Trim		Appelez-nous	-
25	65151-174		Trim, Door Shelf		Appelez-nous	-
26	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
27	65246-1		Retainer				$ 5.04
28	66184-440		Door, Dairy		Appelez-nous	-
31	29936-2		Tray, Butter		Appelez-nous	-
32	53709-18		Door Hinge, Upper		Appelez-nous	-
32	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
33	65031-1		Shim, Upper Hinge		Appelez-nous	-
34	66036-1		Bushing,top/center Hinge		Appelez-nous	-
35	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
35	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
36	60031-2		Door Hinge, Center		Appelez-nous	-
36	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
37	60034-1		Spacer, Center Hinge		Appelez-nous	-
38	60622-1		Tapping Plate		Appelez-nous	-
39	60035-4		Pin, Center Hinge		Appelez-nous	-
40	60630-3		Hinge		Appelez-nous	-
40	403062-5		Screw		Appelez-nous	-
41	60626-1		Shim, Lower Hinge		Appelez-nous	-
42	66037-1		Hinge Bushing		Appelez-nous	-
43	54233-4		Spacer				$ 7.70
44	65418-1		Pin		Appelez-nous	-
45	60030-1		Door Stop		Appelez-nous	-
46	60123-2		Clip, Stop Screw		Appelez-nous	-
46	60419-6		Door Stop		Appelez-nous	-
46	9986-108		Screw		Appelez-nous	-
47	60572-37		Insert		Appelez-nous	-
48	60037-35		Door Shelf		Appelez-nous	-
49	60572-41		Insert		Appelez-nous	-
50	60037-39		Door Shelf		Appelez-nous	-
51	60572-42		Insert		Appelez-nous	-
52	60037-40		Door Shelf		Appelez-nous	-
53	60066-1		Tray, Egg		Appelez-nous	-
54	402038-1		Screw		Appelez-nous	-
54	66775-6		Collar		Appelez-nous	-
55	60482-25		Escutcheon		Appelez-nous	-
56	60482-25		Escutcheon		Appelez-nous	-
56	63057-1		Seal, Escutcheon		Appelez-nous	-
57	65211-2		Retainer, Escutcheon		Appelez-nous	-
58	66515-4		Egg Cover		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
