SELECT A DIAGRAM

01 - Chest Of Drawers

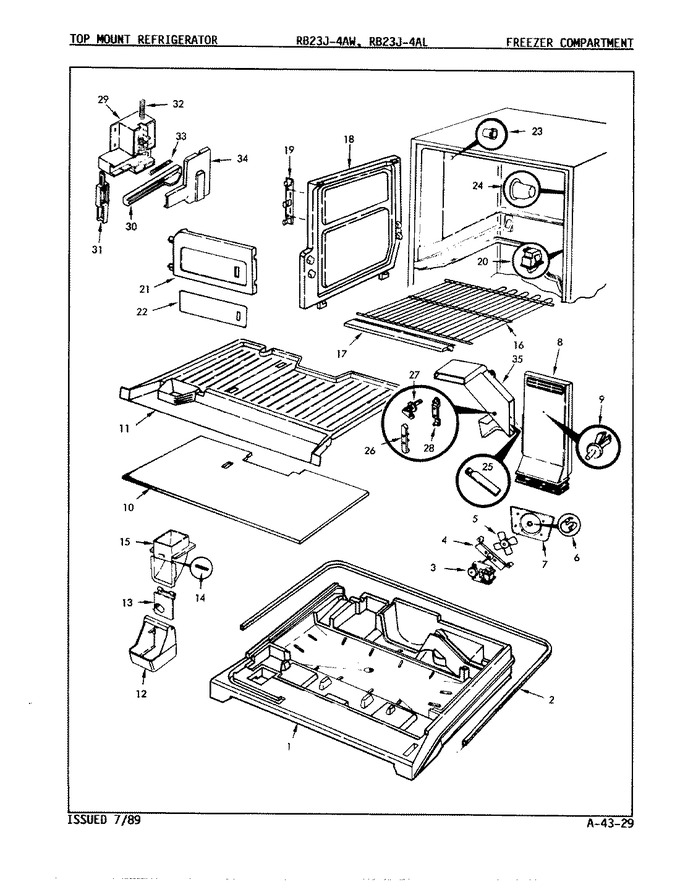

02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Unit Compartment & System


05 - Water & Ice Dispenser


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60576-5		Tray, Divider		Appelez-nous	-
2	66325-8		Seal		Appelez-nous	-
3	29675-30		Ground Wire		Appelez-nous	-
3	406062-1		Screw		Appelez-nous	-
3	60565-1		Wire Harness		Appelez-nous	-
3	WP61004888		Motor, Evaporator Fan   (Replaces: 54482-10)			Immediately	$ 104.99
4	400015-12		Screw		Appelez-nous	-
4	64856-1		Bracket, Fan Motor		Appelez-nous	-
5	64359-1		Blade, Evaporator Fan		Appelez-nous	-
6	420092-900		Washer, Spring		Appelez-nous	-
7	60608-2		Orifice, Fan Blade		Appelez-nous	-
8	66044-4		Tunnel, Air		Appelez-nous	-
9	66045-1		Pin, Air Tunnel Mtg.		Appelez-nous	-
10	66403-5		Cover, Evaporator		Appelez-nous	-
11	60474-15		Bottom, Frz.		Appelez-nous	-
12	60503-1		Front		Appelez-nous	-
13	65275-3		Screw		Appelez-nous	-
13	60502-3		Door, Ice Chute		Appelez-nous	-
14	60505-1		Hinge Pin		Appelez-nous	-
15	60504-1		Ice Chute		Appelez-nous	-
16	60514-2		Shelf, Frz. Wire		Appelez-nous	-
17	68136-34		Trim, Frz Shelf		Appelez-nous	-
18	65622-2		Divider		Appelez-nous	-
18	420052-900		Washer		Appelez-nous	-
18	400018-103		Screw		Appelez-nous	-
18	420051-900		Washer		Appelez-nous	-
19	66146-1		Latch		Appelez-nous	-
19	W11233072		Screw   (Replaces: 400016-1)			Immediately	$ 12.62
20	55732-2		Switch		Appelez-nous	-
21	65627-1		Im Encl Front		Appelez-nous	-
21	402015-103		Screw, Ice Door		Appelez-nous	-
22	65628-11		Insert		Appelez-nous	-
23	60313-1		Cup, Shelf		Appelez-nous	-
24	65570-1		Freezer Shelf Cup		Appelez-nous	-
25	60668-1		Damper		Appelez-nous	-
26	60676-1		Link Retainer		Appelez-nous	-
27	60669-1		Hinge		Appelez-nous	-
28	60677-1		Link		Appelez-nous	-
29	60670-2		Housing		Appelez-nous	-
30	60671-2		Actuator		Appelez-nous	-
31	60672-1		Actuator		Appelez-nous	-
32	66171-1		Spring		Appelez-nous	-
33	60673-1		Spring		Appelez-nous	-
34	60675-2		Cover		Appelez-nous	-
35	65759-4		Im Duct		Appelez-nous	-
35	400018-103		Screw		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
