Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 M0231717 Screw, Tf Appelez-nous -
001 R0130110 Touch Panel(top) Special Order $ 239.25

002 12502401 Board,display Xxx Appelez-nous -
002 M0234114 Screw Appelez-nous -
003 M0231717 Screw, Tf Appelez-nous -
003 R0130109 Touch Panel(side) Special Order $ 306.74

004 59001154 Switch, Interlock Appelez-nous -
004 M0216517 Screw Appelez-nous -
005 12164101 Grommet-rubber Appelez-nous -
006 B5684124 Cutout-thermal Magnetron Appelez-nous -
006 M0229916 Screw T.c Appelez-nous -
007 59001484 Magnetron-t Appelez-nous -
008 WP13091701 Rectifier   (Replaces: B8383102) Special Order $ 31.71

008 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

009 59001128 Bushing, Snap Appelez-nous -
010 WP59001168 Capacitor-1.00   (Replaces: 59001168) In-Stock Immediately $ 208.35

010 A4055406 Strap, Capacitor Appelez-nous -
010 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

011 10788609 Transformer-hv 230v 50 Hz Appelez-nous -
012 WP90767 Screw   (Replaces: M0216716) In-Stock Immediately $ 7.04

013 WPM0104106 Clip   (Replaces: M0104106) Special Order $ 7.00

014 A3030301 Gasket (inch) Appelez-nous -
015 B5667304 Wire Clip Appelez-nous -
016 10172901Q Snubber Assembly Appelez-nous -
017 59001002 Board,hv Appelez-nous -
018 M0590602 Support P-c Bd A Appelez-nous -
019 M0325401 Bushing,terminal Appelez-nous -
020 59001211 Thermal Cut-off Appelez-nous -
020 WP488234 Screw   (Replaces: M0234422) Special Order $ 6.07

021 M0308801 Cap, Protective-threaded (red) Appelez-nous -
022 M0231617 Screw,tf Appelez-nous -
023 10847601 Plate, Partition Appelez-nous -
023 YM0200316 Screw Appelez-nous -
024 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

024 12QBP0508 Kit, Triac Assy   (Replaces: R0157373) Special Order $ 27.14

025 44780P01 Toroid (arc Suppressor) Appelez-nous -
026 M0322202 Tie Wire Appelez-nous -
027 12492202 Relay Appelez-nous -
028 WPM0805102 Fuse 15 Amp   (Replaces: M0805102) Special Order $ 21.25

029 12136502 Block-3 Pole Fuse Appelez-nous -
029 A4539601 Pop Rivet Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

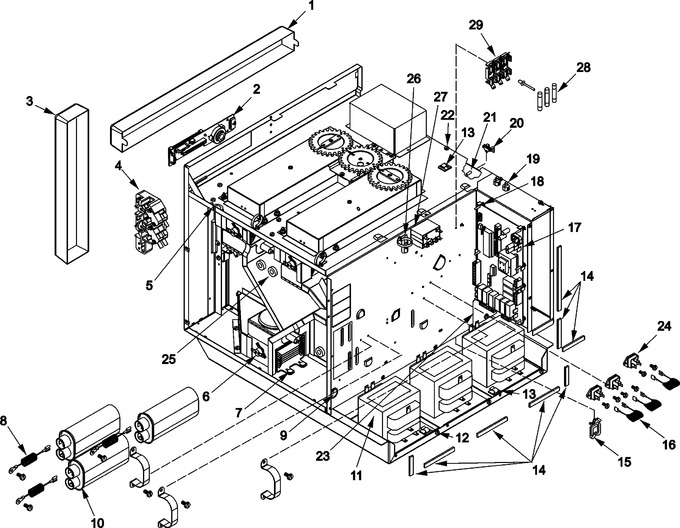

Diagram for RC5MDTM2 (BOM P1331428M)
