Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 12164101 Grommet-rubber Appelez-nous -
002 M0322202 Tie Wire Appelez-nous -
003 12492202 Relay Appelez-nous -
004 10781901 Duct, Exhaust Appelez-nous -
004 M0231617 Screw,tf Appelez-nous -
005 M0590602 Support P-c Bd A Appelez-nous -
006 59001206 Hv Board-amana Prog Appelez-nous -
006 59001497 Hv Board-amana Prog-mc 50 Hz Appelez-nous -
007 M0325501 Insulator, Pod K Appelez-nous -
008 10172901Q Snubber Assembly Appelez-nous -
009 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

009 12QBP0508 Kit, Triac Assy   (Replaces: R0157373) Special Order $ 27.14

010 WPM0104106 Clip   (Replaces: M0104106) Special Order $ 7.00

011 59001128 Bushing, Snap Appelez-nous -
012 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

013 59001498 Cord-power Appelez-nous -
013 59001499 Cord-power Appelez-nous -
013 B5669025 Cord-power Appelez-nous -
014 59001500 Relief-strain Appelez-nous -
014 M0370009 Relief- Strain Appelez-nous -
015 WP59001168 Capacitor-1.00   (Replaces: 12548810) In-Stock Immediately $ 208.35

015 A4055406 Strap, Capacitor Appelez-nous -
015 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

016 12548804 Capacitor-.74 Appelez-nous -
016 WP59001168 Capacitor-1.00   (Replaces: 12548810) In-Stock Immediately $ 208.35

017 WP13091701 Rectifier   (Replaces: B8383102) Special Order $ 31.71

017 WP489349 Screw   (Replaces: M0216515) In-Stock Immediately $ 7.09

018 A3030301 Gasket (inch) Appelez-nous -
019 A3030301 Gasket (inch) Appelez-nous -
020 A3030303 Gasket (per Foot) Appelez-nous -
021 12136502 Block-3 Pole Fuse Appelez-nous -
022 A4539601 Pop Rivet Appelez-nous -
023 WPM0805102 Fuse 15 Amp   (Replaces: M0805102) Special Order $ 21.25

024 M0325501 Insulator, Pod K Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

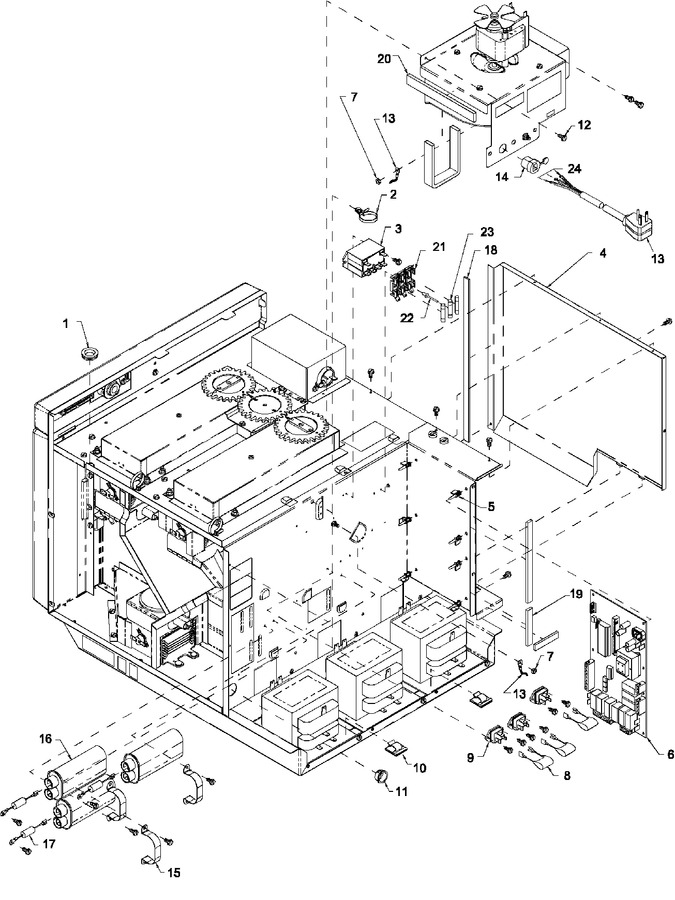

Diagram for RC5MDTS2 (BOM P1331427M)
