Diagram # Part Number Description Series Availability Ships Price Add to Cart
84 M0305402 Resistor Fuse Kit Appelez-nous -
85 M0908101 Fuse, Thermal 300 Degrees F. Appelez-nous -
86 B5729401 Terminal Board Appelez-nous -
87 M0234117 Screw Appelez-nous -
88 A3220701 Switch, Cut-off Appelez-nous -
89 B5699601 Bracket Appelez-nous -
90 B5699801 Timer Appelez-nous -
91 M0218116 Screw Appelez-nous -
92 M0282005 Nut K Special Order $ 7.07

93 M0253504 Screw Appelez-nous -
94 D7094201 Yoke Wldmt Appelez-nous -
95 M0104102 Clip, Cord Special Order $ 8.10

96 C8724401 Timer, 5 Minute Appelez-nous -
96 C3646001 Timer, 5 Minute, Type ``r`` Appelez-nous -
97 B5727701 Start Switch Appelez-nous -
98 B5727702 Switch, Stop, With Mounting Nu Appelez-nous -
99 B5718801 Defrost Switch Appelez-nous -
100 M0218116 Screw Appelez-nous -
101 B5732101 Bracket Appelez-nous -
102 C3646101 Timer, 30 Minute, Type ``r`` Appelez-nous -
102 C8724501 Timer K Appelez-nous -
103 R0159004 Relay Assy K Appelez-nous -
103 M0305007 Resistor, Relay A Appelez-nous -
104 C3656303 Relay A Appelez-nous -
105 M0251017 Screw Appelez-nous -
106 M0203014 Screw Appelez-nous -
107 A3159701 Support-switch Appelez-nous -
108 C8712101 Bracket, Latch Switch Appelez-nous -
109 B5719601 Spring, Latch Appelez-nous -
110 B5682101 Solenoid Appelez-nous -
111 A3163405 Switch Preform A Appelez-nous -
112 M0202521 Screw Appelez-nous -
113 M1200003 Cotter Pin K Appelez-nous -
114 B5672502 Bell Crank Appelez-nous -
115 B5672503 Bell Crank Appelez-nous -
116 M0270530 Washer Appelez-nous -
117 M0282005 Nut K Special Order $ 7.07

118 C8710101 Bracket-switch Appelez-nous -
119 A3214302 Switch Wldmt Appelez-nous -
119 A3145101 Washer K Appelez-nous -
120 M0227519 Screw Appelez-nous -
121 WP59002061 Screwxxx   (Replaces: M0216616) Special Order $ 6.98

122 A3232302 Catch, Door Appelez-nous -
123 A3222702 Bracket Appelez-nous -
124 C8710101 Bracket-switch Appelez-nous -
125 B5666504 Switch Appelez-nous -
126 M0202521 Screw Appelez-nous -
127 WP59002061 Screwxxx   (Replaces: M0216616) Special Order $ 6.98

128 A3222501 Pilot Light Appelez-nous -
129 C8720701 Wiring Harness Appelez-nous -
130 M0289502 Speed Nut Appelez-nous -
NI M0272803 Lock Washer Appelez-nous -
NI A3245901 Insulation Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

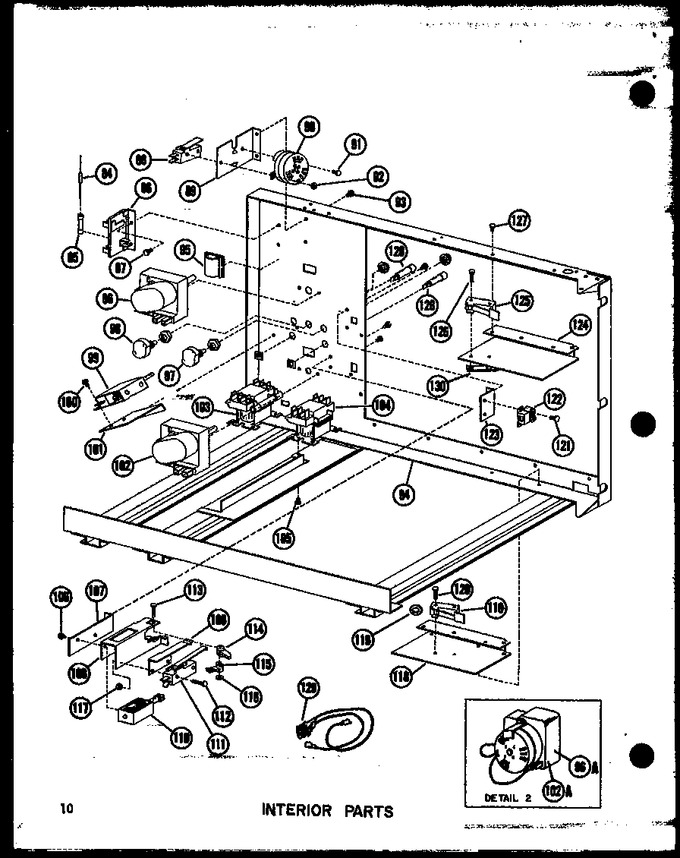

Diagram for RCC-4-C (BOM: P7277801M C)
