SELECT A DIAGRAM

Diagram for 01 - Door
01 - Door

Diagram for 02 - Timer And Escutcheon
02 - Timer And Escutcheon

Diagram for 03 - Antenna, Tray, Outercase,
03 - Antenna, Tray, Outercase,

Diagram for 04 - Electrical, Grease Shield, Ducts,
04 - Electrical, Grease Shield, Ducts,

Diagram for 05 - Base And Filter
05 - Base And Filter

No Diagram Image Available
06 - Supplemental Information

Diagram for 07 - Wiring Information
07 - Wiring Information


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 53001719 Knob Appelez-nous -
002 53001720 Spring Clip Appelez-nous -
003 53001762 Touch Panel Appelez-nous -
004 53001873 Escutcheon/ Touch Panel Assy Appelez-nous -
005 R9800691 Screw, Special D Appelez-nous -
006 53001763 Board- Hv/lv Appelez-nous -
007 53001462 Screw, Pan Head Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

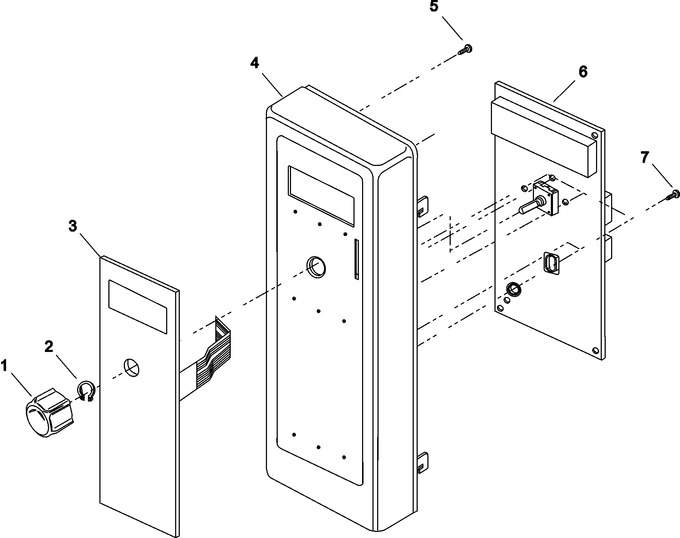

Diagram for RCS10PBDA (BOM P1330204M)
