Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 60096-7 Rail, Shelf Support (lt) - Appelez-nous -
1 60096-8 Rail, Shelf Support (rt) - Appelez-nous -
2 400037-28 Screw - Appelez-nous -
3 65275-6 Screw - Special Order $ 5.48

4 67163-1 Grommet, Crisper Shelf - Appelez-nous -
5 68757-1 Cup, U-rail Support - Appelez-nous -
6 68756-2 U-rail, Crisper Shelf Support - Appelez-nous -
7 67525-1 Tunnel, Air Meat - Appelez-nous -
8 67309-11 Trim, Cantilever - Appelez-nous -
8 67309-9 Trim, Cantilever - Appelez-nous -
9 67266-2 Seal, Shelf (rear) - Appelez-nous -
10 67267-9 Glass, Cantilever - Appelez-nous -
11 67265-2 Seal, Shelf (front) - Appelez-nous -
12 67783-9 Trim, Shelf Front - Appelez-nous -
12 67783-11 Trim - Appelez-nous -
13 67268-2 Shelf, Meat - Appelez-nous -
14 67271-4 Shelf, Cantilever - Appelez-nous -
15 67649-1 Meat Keeper Rail - Appelez-nous -
16 67074-1 Control, Meat Keeper - Appelez-nous -
17 67071-2 Trim, Meat Keeper - Appelez-nous -
18 67677-2 Seal, Meat Pan - Appelez-nous -
19 67650-4 Pan, Meat - Appelez-nous -
20 65275-6 Screw - Special Order $ 5.48

21 67423-1 Roller, Crisper Pan - Appelez-nous -
22 67073-1 Linkage, Meat Keeper - Appelez-nous -
23 431019-511 Nut - Appelez-nous -
24 67072-5 Actuator Meat Keeper - Appelez-nous -
25 67650-7 Pan, Crisper - Appelez-nous -
26 67465-12 Bracket Side Crisper - Appelez-nous -
26 67465-11 Bracket Side Crisper - Appelez-nous -
27 W11233072 Screw   (Replaces: 400015-31) - In-Stock Immediately $ 12.62

28 67200-4 Shelf, Crisper - Appelez-nous -
29 67464-2 Bracket, Center Roller - Appelez-nous -
30 67423-1 Roller, Crisper Pan - Appelez-nous -
31 65275-34 Screw - Appelez-nous -
32 WP210720 Rivet   (Replaces: 26397-6) - Special Order $ 12.14

33 67204-9 Trim Crisper - Appelez-nous -
34 67731-2 Seal, Crisper Shelf - Appelez-nous -
35 67423-1 Roller, Crisper Pan - Appelez-nous -
36 65275-28 Screw - Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

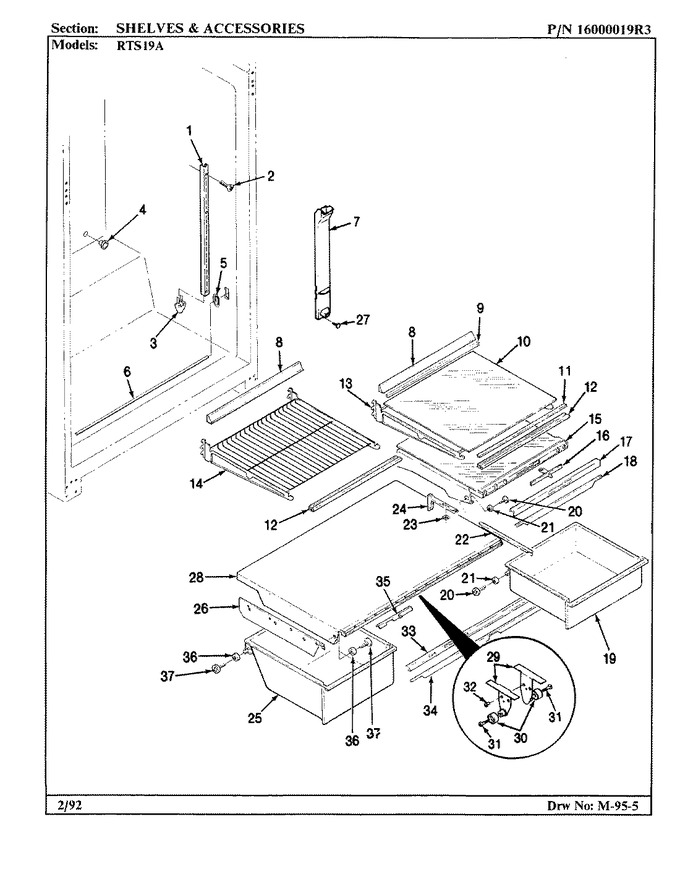

Diagram for RTS19A (BOM: AH51C)
