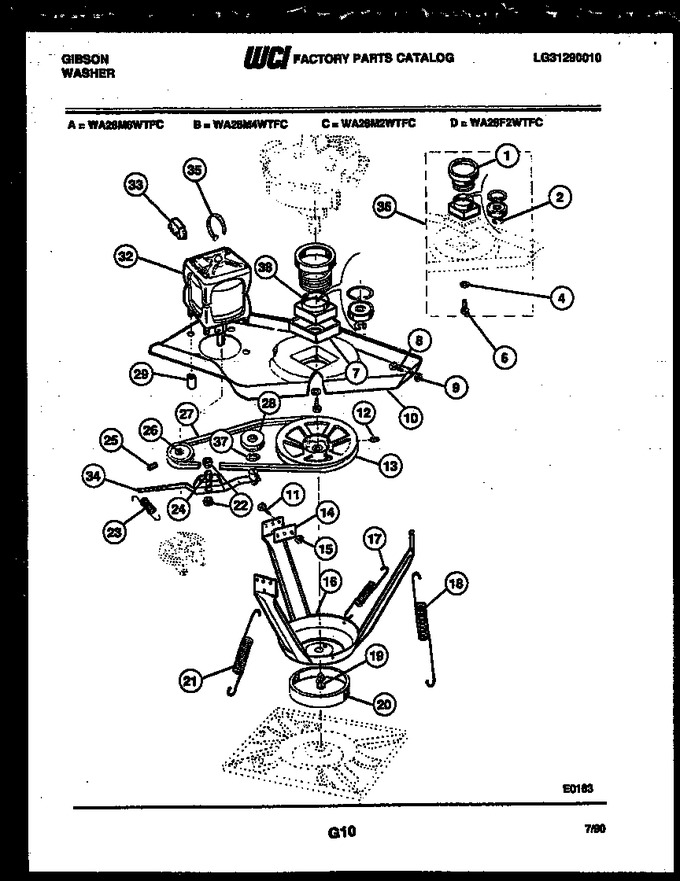

06 - Motor And Idler Arm Clutch


07 - Transmission Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	F130417-000		Sleeve-clutch Coil		Appelez-nous	-
2	F141261-000		Snap Ring		Appelez-nous	-
4	5303207426		Rubber Spacer (2)				$ 9.21
6	F138539-000		Screw (2)		Appelez-nous	-
7	F077009-100		Cushion		Appelez-nous	-
8	F077090-000		Screw ( 3 )		Appelez-nous	-
9	F073804-000		Locknut ( 3 )		Appelez-nous	-
10	F132770-028		Support Plate		Appelez-nous	-
11	F063532-000		Sems Screw ( 6 )		Appelez-nous	-
12	F141729-000		Set Screw		Appelez-nous	-
13	5303937008		Transmission Pulley		Appelez-nous	-
14	F132729-000		Nut Plate ( 3 )		Appelez-nous	-
15	F054287-000		Keps Nut (6)		Appelez-nous	-
16	F140087-000		Leg And Dome Assy		Appelez-nous	-
17	F140088-000		Horizontal Spring ( 3 )		Appelez-nous	-
18	F140141-000		Vertical Spring, Long (2)		Appelez-nous	-
19	F077074-000		Expansion Nut		Appelez-nous	-
20	F130789-000		Snubber Ring		Appelez-nous	-
21	F140141-100		Vertical Spring Short		Appelez-nous	-
22	F078792-000		Washer ( 4 )		Appelez-nous	-
23	F078465-000		Spring		Appelez-nous	-
24	F141131-000		Round Spacer		Appelez-nous	-
25	F132861-000		Set Screw		Appelez-nous	-
26	F134881-000		Motor Pulley		Appelez-nous	-
27	5303161152		V-belt		Appelez-nous	-
28	5303161159		V-pulley		Appelez-nous	-
29	F141131-000		Hex Spacer (3)		Appelez-nous	-
32	F140322-000		Motor And Switch (ge)		Appelez-nous	-
33	F067630-015		Motor Switch (ge)		Appelez-nous	-
34	5303937001		Idler Arm And Shaft		Appelez-nous	-
35	F130495-100		Harness Tie		Appelez-nous	-
36	F137014-000		Bearing Housing Package		Appelez-nous	-
37	F140083-000		Spring Washer		Appelez-nous	-
38	F141714-000		Washer		Appelez-nous	-
*24563	F133002-000		Gauge For Setting Spring Tension		Appelez-nous	-
