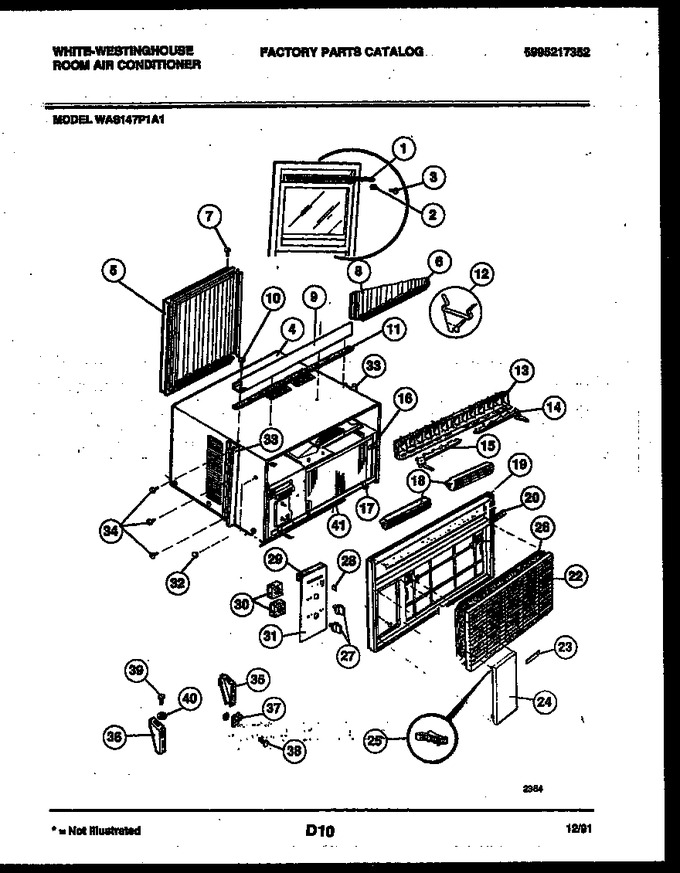

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303002608		Seal - Window		Appelez-nous	-
2	5303211056		Bracket		Appelez-nous	-
3	3002803		Screw		Appelez-nous	-
4	5303015315		Wrapper		Appelez-nous	-
5	3202495		Frame W/accord. Lh		Appelez-nous	-
6	3202497		Frame W/accord. Rh		Appelez-nous	-
7	3002801		Screw		Appelez-nous	-
8	5303271238		Accordian		Appelez-nous	-
9	3202499		Rail Top		Appelez-nous	-
10	08012680		Screw		Appelez-nous	-
11	3001980		Seal		Appelez-nous	-
12	5303001844		Clip		Appelez-nous	-
13	5303002459		Louver & Link		Appelez-nous	-
14	5303002162		Link-rh		Appelez-nous	-
15	5303002163		Link-lh		Appelez-nous	-
16	5303016223		Bracket-front		Appelez-nous	-
17	5308010914		Clip-front To Base		Appelez-nous	-
18	5308017160		Louver		Appelez-nous	-
19	5303016981		Front-complete		Appelez-nous	-
20	0817131		Seal-mullion		Appelez-nous	-
21	5300124806		Filter		Appelez-nous	-
22	5303017979		Panel-front		Appelez-nous	-
23	5300138101		Nameplate		Appelez-nous	-
24	3202502		Door		Appelez-nous	-
25	5303017980		Hinge		Appelez-nous	-
26	5308008175		Screw-front		Appelez-nous	-
27	5300331902		Knob Control		Appelez-nous	-
28	5303002189		Knob-slide		Appelez-nous	-
29	5303001984		Seal		Appelez-nous	-
30	5303001775		Spacer		Appelez-nous	-
31	5303284127		Dial Plate		Appelez-nous	-
32	5303271902		Plug Button		Appelez-nous	-
33	3202498		Retainer		Appelez-nous	-
34	08012680		Screw-retainer		Appelez-nous	-
35	3016224		Support-rh		Appelez-nous	-
36	3016225		Support-lh		Appelez-nous	-
37	3001815		Bracket		Appelez-nous	-
38	3007756		Screw		Appelez-nous	-
39	5303281649		Screw		Appelez-nous	-
40	3017023		Nut		Appelez-nous	-
41	5303212504		Seal-bottom		Appelez-nous	-
20A	0817132		Seal-evap Outlet (non-illustrated)		Appelez-nous	-
