Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 12990526 Screw-sm/hex Appelez-nous -
002 12000107 Assy,heater Appelez-nous -
002 12000108 Assy,heater Appelez-nous -
002 13041801 Screw-tc/pan Appelez-nous -
003 12538001 Nut,cap Appelez-nous -
004 12537901 Blade, Fan Special Order $ 12.61

005 12546101 Washer Appelez-nous -
006 59001513 Heater Box Appelez-nous -
006 67006425 Screw, Sm In-Stock Immediately $ 6.26

007 12537803 Motor,convection Appelez-nous -
007 M0229616 Screw,sm Appelez-nous -
008 67006950 Screw-tc/round Appelez-nous -
008 B5684123 Cutout,thermal Special Order $ 10.05

009 31866P01 M4d69 Protector Special Order $ 8.67

009 67006950 Screw-tc/round Appelez-nous -
010 12990606 Screw-sm/pan Appelez-nous -
011 B5706704 Fan Blade Special Order $ 8.23

012 10773308 Motor- Blower Appelez-nous -
012 12992305 Screw-tf/hex Appelez-nous -
013 10797203 Scroll Weld Appelez-nous -
013 59002047 Screw-tf/hex Rohs Appelez-nous -
014 C3670809 Wheel, Blower Special Order $ 33.54

015 10977801 Transition-blower Appelez-nous -
015 12990526 Screw-sm/hex Appelez-nous -
016 12136503 Block-1 Pole Fuse Special Order $ 5.70

016 WP59002061 Screw Sm/pan   (Replaces: 59002061) Special Order $ 6.98

017 WPM0805102 Fuse 15 Amp   (Replaces: M0805102) Special Order $ 21.25

018 M0571003 Bushing-snap Appelez-nous -
019 12000812 Bracket,blower Weld Appelez-nous -
020 59002001 Cord, Power Appelez-nous -
020 B5669026 Cord-power Appelez-nous -
021 M0370009 Relief- Strain Appelez-nous -
022 10091101 Fuse Holder Appelez-nous -
022 12990522 Screw-sm/hex Appelez-nous -
023 M0805202 Fuse,15 Amp Appelez-nous -
023 M0805203 Fuse,20 Amp Appelez-nous -
024 12990606 Screw-sm/pan Appelez-nous -
024 B5677203 Terminal Block Appelez-nous -
025 12130001 Filter-line Appelez-nous -
025 A4539638 Rivet-pop Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

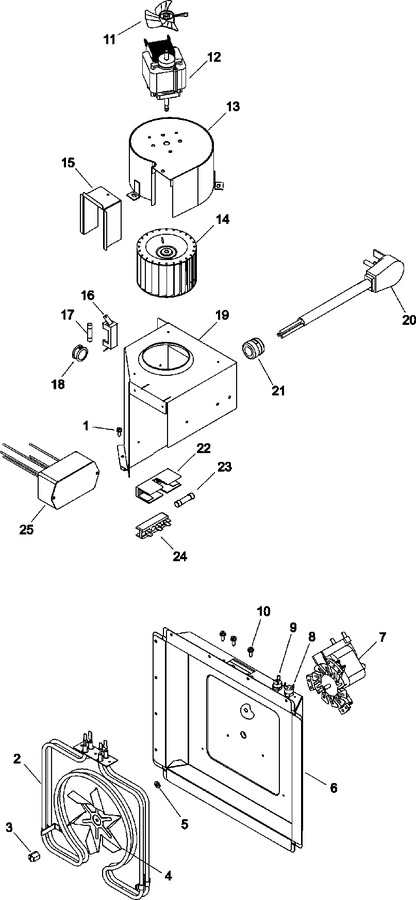

Diagram for UDS30E2 (BOM P1332917M)
