Diagram for 01 - Door
01 - Door

Diagram for 02 - Timer And Escutcheon
02 - Timer And Escutcheon

Diagram for 03 - Antenna, Tray, Outercase,
03 - Antenna, Tray, Outercase,

Diagram for 04 - Electrical, Grease Shield, Ducts,
04 - Electrical, Grease Shield, Ducts,

Diagram for 05 - Base And Filter
05 - Base And Filter

No Diagram Image Available
06 - Supplemental Information

Diagram for 07 - Wiring Information
07 - Wiring Information


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 53001588 Duct, Grease Shield Appelez-nous -
002 53001610 Gasket Appelez-nous -
003 53001590 Lamp Appelez-nous -
004 53001591 Lamp Socket / Bracket Assy Appelez-nous -
005 R0131246 Screw, Tapping Truss Head Appelez-nous -
006 53001592 Duct, Exhaust- Left Appelez-nous -
007 R0654030 Screw, Pan Hd S/tap Appelez-nous -
008 W10864742 Thermal Cut Out- Cavity   (Replaces: 53001561) Special Order $ 76.01

009 53001559 Duct, Outlet-top Appelez-nous -
010 R0654180 Screw, Pan Hd Appelez-nous -
011 53001560 Thermal Cut Out- Magnetron Special Order $ 16.60

012 53001600 Interlock Switch Assy Appelez-nous -
013 R0654183 Screw, Truss Hd Appelez-nous -
014 4344826 Screw, Bining Hd S/tap   (Replaces: R0654028) Special Order $ 14.31

015 53001620 Air Deflector Special Order $ 10.58

016 53001740 Filter Assembly (circ), Noise Appelez-nous -
017 53001741 Supporter, Noise Filter Appelez-nous -
018 R9800440 Holder- Wiring Appelez-nous -
019 53001621 Cover, Power Cord Appelez-nous -
020 53001742 Power Cord Assy Appelez-nous -
020 53001743 Power Cord Assy Appelez-nous -
021 53001594 Magnetron Appelez-nous -
022 53001744 Motor Assy Appelez-nous -
023 53001727 Duct, Mag. Appelez-nous -
024 53001745 Harness, Main Appelez-nous -
025 WPR9800486 Diode- Black Sleeve   (Replaces: R9800486) Special Order $ 26.79

026 53001666 Fuse- 12 A Appelez-nous -
027 53001746 Fuse Holder Appelez-nous -
028 53001728 Bracket, Capacitor, Front Appelez-nous -
028 4344826 Screw, Bining Hd S/tap   (Replaces: R0654028) Special Order $ 14.31

029 53001747 Capacitor Hv Appelez-nous -
030 53001729 Duct, Exhaust- Right Appelez-nous -
031 53001725 Cable Assy, Circuit Protector Appelez-nous -
032 53001724 Bracket, Capacitor, Back Appelez-nous -
032 R0654183 Screw, Truss Hd Appelez-nous -
033 53001748 Transformer-hv Appelez-nous -
033 53001749 Transformer-hv Appelez-nous -
033 R0131246 Screw, Tapping Truss Head Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

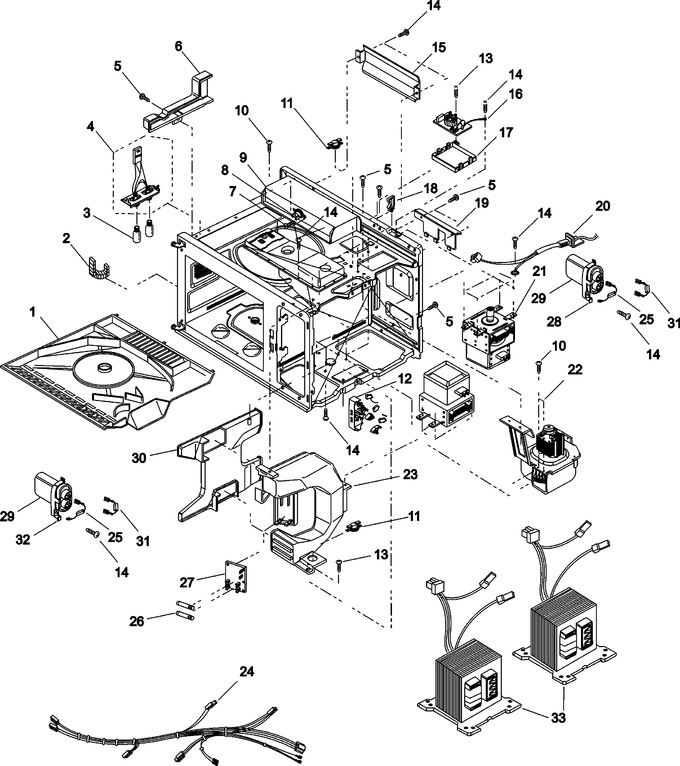

Diagram for UFS18E (BOM P1330231M)
