SELECT A DIAGRAM

01 - Body


02 - Control Panel

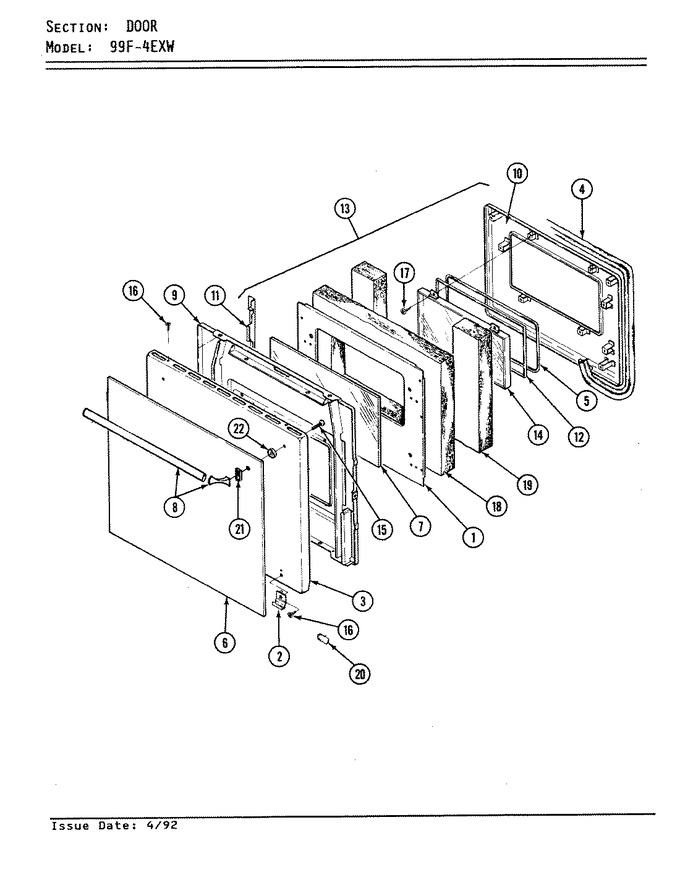

03 - Door


04 - Door (series 16)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3601W131-51		Baffle, Door Assembly	01	Appelez-nous	-
2	7112P017-60		Clip, Door Handle	01	Appelez-nous	-
3	7706P221-60		Frame, Door Upper	01	Appelez-nous	-
4	7201P004-60		Gasket	01	Appelez-nous	-
5	7201P020-60		Gasket	01	Appelez-nous	-
6	7902P265-60		Glass, Door Screened	01	Appelez-nous	-
7	7902P097-60		Glass, Inner	01			$ 63.87
8	7701P017-60		Handle, Door	01	Appelez-nous	-
9	2402W096-12		Lining Assy, Inner Dr	01	Appelez-nous	-
9	2402W130-15		Lining Assembly	02	Appelez-nous	-
9	2402W130-19		Lining, Door	13	Appelez-nous	-
10	2410W034-15		Pad, Door	01	Appelez-nous	-
10	2410A038-15		Pad, Oven Door Assembly	04	Appelez-nous	-
10	2410A042-15		Pad, Oven Door	07	Appelez-nous	-
10	2410A042-19		Pad, Oven Door Assy.	13	Appelez-nous	-
10	2410A034-15		Pad, Oven Door Assembly	01	Appelez-nous	-
10	2410W038-15		Pad, Oven Door	04	Appelez-nous	-
10	2410W042-15		Pad Door	07	Appelez-nous	-
10	2410W043-19		Pad Door	17	Appelez-nous	-
10	2410W042-19		Pad, Door	13	Appelez-nous	-
11	3804F021-45		Retainer, Gasket	01	Appelez-nous	-
12	3804F051-80		Retainer, Glass	01	Appelez-nous	-
13	3804F017-51		Retainer, Glass	01	Appelez-nous	-
14	5700A082-60		Window Assy.	01			$ 164.77

    View Diagram in Separate Window       Print Part List
