Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE31-90051A Blade, Fan Special Order $ 6.95

2 DE31-00001G Motor, Fan Appelez-nous -
3 2501-001015 H.v. Capacitor Appelez-nous -
4 DE61-50106A H.v.c Bracket Appelez-nous -
5 W10267106 Assembly, Leadwire Appelez-nous -
6 3602-001025 Holder, Fuse Appelez-nous -
7 DE91-70063D H.v. Diode Cable   (Replaces: DE91-70063A) In-Stock Immediately $ 15.89

8 DE39-00040B Power Cord Appelez-nous -
9 DE47-20009A Thermostat Special Order $ 17.58

10 WP8183592 Lamp, Baseless   (Replaces: 4713-001102) Special Order $ 41.09

11 DE71-60458A Duct, Air Special Order $ 18.00

12 ABC20 Fuse   (Replaces: 3601-001198) In-Stock Immediately $ 10.31

13 WPW10126794 Assy., Mgt   (Replaces: W10126799) Special Order $ 282.22


    View Diagram in Separate Window     Print Icon   Print Part List

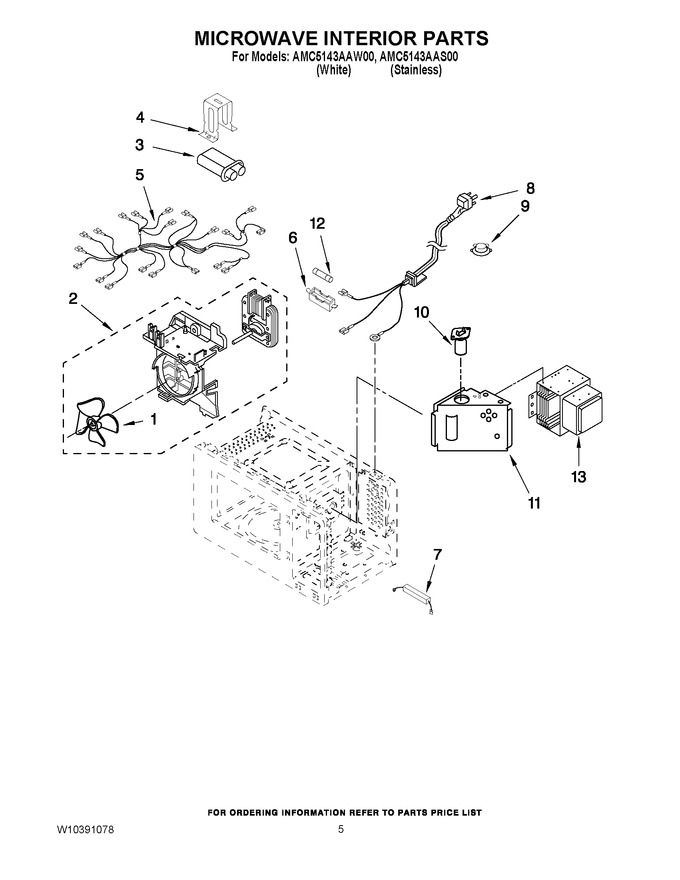

Diagram for AMC5143AAS00
