SELECT A DIAGRAM

01 - Cover

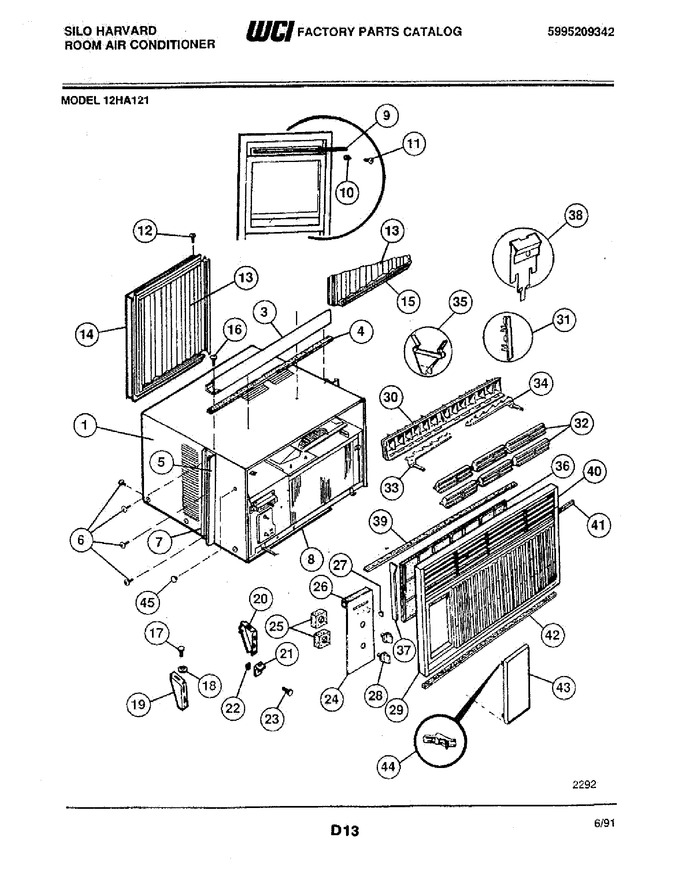

03 - Wrapper


04 - Control Panel


05 - Motor/fan


06 - Compressor


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	5303207184		Wrapper		Appelez-nous	-
3	3001873		Rail, Top		Appelez-nous	-
4	5303207200		Seal-top Rail		Appelez-nous	-
5	3202966		Retainer		Appelez-nous	-
6	3015312		Screw		Appelez-nous	-
7	5303276728		Seal,retainer		Appelez-nous	-
8	5314949603		Seal-chassis,bottom		Appelez-nous	-
9	3002603		Seal-window		Appelez-nous	-
10	5303211056		Bracket Window		Appelez-nous	-
11	3007756		Screw		Appelez-nous	-
12	3002801		Screw-frame		Appelez-nous	-
13	5303211382		Accordian		Appelez-nous	-
14	3202964		Frame-lh		Appelez-nous	-
15	3203060		Frame-rh		Appelez-nous	-
16	3015312		Screw		Appelez-nous	-
17	3007756		Screw		Appelez-nous	-
18	3017023		Nut		Appelez-nous	-
19	3016225		Bracket Lh		Appelez-nous	-
20	3016224		Bracket Rh		Appelez-nous	-
21	3001815		Bracket Window Sill		Appelez-nous	-
22	3007759		Nut		Appelez-nous	-
23	3002803		Screw Stool Sash Lock		Appelez-nous	-
24	5303276723		Dial Plate		Appelez-nous	-
25	5303001775		Spacer		Appelez-nous	-
26	5303001984		Seal		Appelez-nous	-
27	5303002189		Knob-slide		Appelez-nous	-
28	5300331902		Knob Control		Appelez-nous	-
29	5303210587		Front		Appelez-nous	-
30	5303002458		Louver & Link		Appelez-nous	-
31	5303017319		Retainer-louver		Appelez-nous	-
32	5303019015		Louver Horiz		Appelez-nous	-
33	5303002164		Link Rh		Appelez-nous	-
34	5303002165		Link-lh		Appelez-nous	-
35	5303001844		Clip-link		Appelez-nous	-
36	5303209190		Filter		Appelez-nous	-
37	3018547		Rail-filter, Lh		Appelez-nous	-
37	3018548		Rail-filter, Rh		Appelez-nous	-
38	3200446		Clip		Appelez-nous	-
39	3018407		Seal-top		Appelez-nous	-
40	5303207203		Seal-side		Appelez-nous	-
41	3018413		Seal-mullion		Appelez-nous	-
42	5303271583		Seal-btm		Appelez-nous	-
43	5303201645		Door		Appelez-nous	-
44	5303017980		Hinge		Appelez-nous	-
45	3017304		Screw-front		Appelez-nous	-
	5303210207		Grill,rear		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
