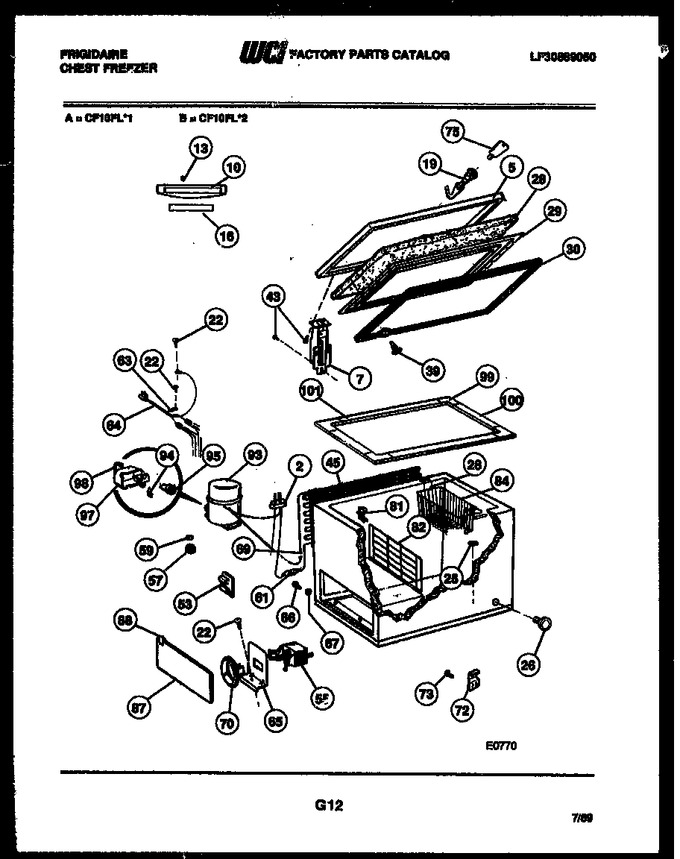

02 - Chest Freezer Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
2	06599967		Grommet		Appelez-nous	-
5	F129606		Lid Exterior		Appelez-nous	-
7	F129936		Hinge		Appelez-nous	-
10	09948646		Handle		Appelez-nous	-
13	09948647		Fastener Handle (2)		Appelez-nous	-
16	08013602		Insert		Appelez-nous	-
19	56599954		Lock Complete		Appelez-nous	-
22	08037851		Screw				$ 3.57
25	06593887		Plug		Appelez-nous	-
26	06599932		Plug Drain		Appelez-nous	-
28	08016778		Insulation-lid		Appelez-nous	-
29	F114265-695		Panel-inner		Appelez-nous	-
30	F301164		Gasket		Appelez-nous	-
39	F300792		Clip Panel (22)		Appelez-nous	-
43	09950602		Screw (10)		Appelez-nous	-
45	F120781		Condenser (not Original Equipment. Service Replacement O		Appelez-nous	-
53	06599553		Clip, Wires		Appelez-nous	-
55	08013601		Cold Control		Appelez-nous	-
57	08008779		Grommet (4)		Appelez-nous	-
59	F118834		Clip (3)		Appelez-nous	-
61	08000027		Drier		Appelez-nous	-
63	F116027		Clamp Wires		Appelez-nous	-
64	F128527		Wiring Harness		Appelez-nous	-
65	F114180		Bracket Control		Appelez-nous	-
66	F50616		Screw		Appelez-nous	-
67	F59650		Nut		Appelez-nous	-
69	05878546		Spacer, Condenser		Appelez-nous	-
70	F127649		Knob Control		Appelez-nous	-
72	F301193		Latch Catch		Appelez-nous	-
73	F119937		Screw		Appelez-nous	-
75	08037402		Key Lock		Appelez-nous	-
81	F117981		Support Divider (4)		Appelez-nous	-
82	3018263		Divider		Appelez-nous	-
84	3204243		Basket		Appelez-nous	-
85	08016799		Handle Basket (2)		Appelez-nous	-
87	F121199-4		Access Panel		Appelez-nous	-
88	F300222		Retainer (4)		Appelez-nous	-
93	08016558		Compressor		Appelez-nous	-
94	08016603		Relay		Appelez-nous	-
95	08016604		Overload		Appelez-nous	-
97	08016583		Cover-terminal		Appelez-nous	-
98	08016584		Clamp Cover		Appelez-nous	-
99	3018272		Breaker-corner (4)		Appelez-nous	-
100	3018275		Breaker-end (2)		Appelez-nous	-
101	3204244		Breaker-front & Rear		Appelez-nous	-
