Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 32041601C Main Top/glass (bsq) Appelez-nous -
2 Y0315931 Pin, Hinge Appelez-nous -
3 Y0306150 Brkt, Hinge Strap Mtg Appelez-nous -
4 W11245710 Screw, No.8-18 X 3/8 P Trs Hd Lp   (Replaces: 31750410) In-Stock Immediately $ 12.65

5 W10823710 Element, Ribbon 8`` 240v/2000w   (Replaces: 32083001) In-Stock Immediately $ 330.41

6 32082801 Element, Ribbon 6`` 240v/1200w Special Order $ 114.09

7 32082801 Element, Ribbon 6`` 240v/1200w Special Order $ 114.09

8 31720701 Bracket, Element Appelez-nous -
9 31750420 Screw, No.8-32 X3/8 P Trs Hd Lp Appelez-nous -
10 31750715 Screw, Shoulder Ab 6-20 X .825 Appelez-nous -
11 W10823710 Element, Ribbon 8`` 240v/2000w   (Replaces: 32083001) In-Stock Immediately $ 330.41


    View Diagram in Separate Window     Print Icon   Print Part List

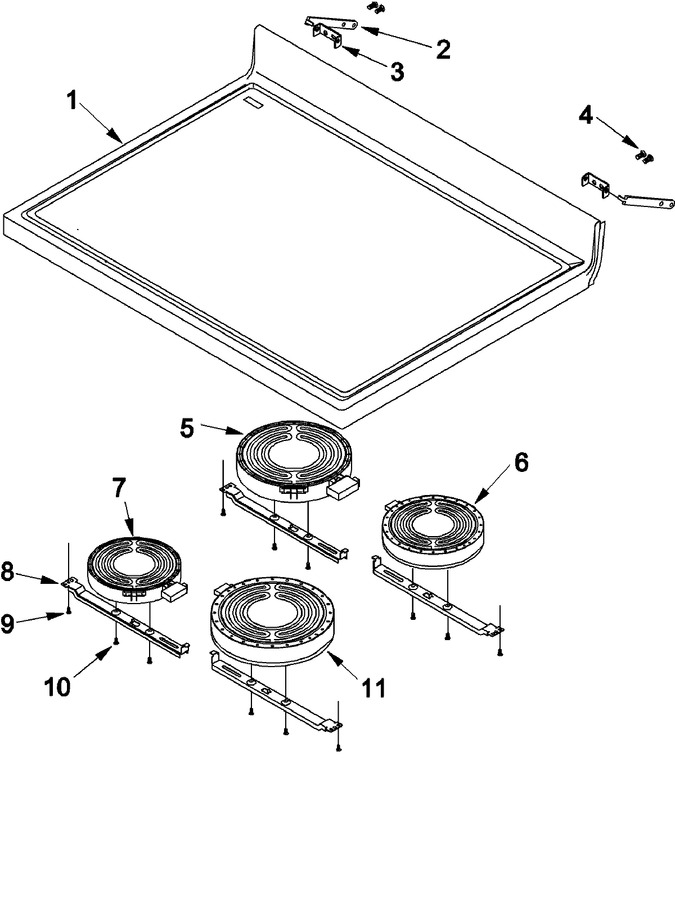

Diagram for ACF4205AK (BOM: PACF4205AK1)
