Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10409003 Endcap, Right Hand Special Order $ 72.08

1 W11404310 Endcap, Left Hand   (Replaces: W10409002) Special Order $ 66.00

2 W10211996 Bracket, Console Appelez-nous -
3 W10347960 Console Appelez-nous -
4 WPW10331686 Module, Spark   (Replaces: W10331686) In-Stock Immediately $ 354.47

5 W10198745 Cover, Upper Special Order $ 110.48

6 W10192841 Shield, Heat Special Order $ 91.45

7 WPW10686477 Control, Mrc   (Replaces: W10340702) Special Order $ 339.92

8 W10333917 Bracket, Dsi Appelez-nous -
9 W10184251 Cover, Main Wire Appelez-nous -
10 W11233072 Screw   (Replaces: 3196178) In-Stock Immediately $ 12.62

11 W11431918 Assembly, Overlay   (Replaces: W10324416) Special Order $ 559.37

12 8523412 Bracket, Rear Special Order $ 143.91

13 8522425 Module, Spark Special Order $ 122.75

14 WPW10318787 Connector, Flex   (Replaces: W10318787) Special Order $ 102.81


    View Diagram in Separate Window     Print Icon   Print Part List

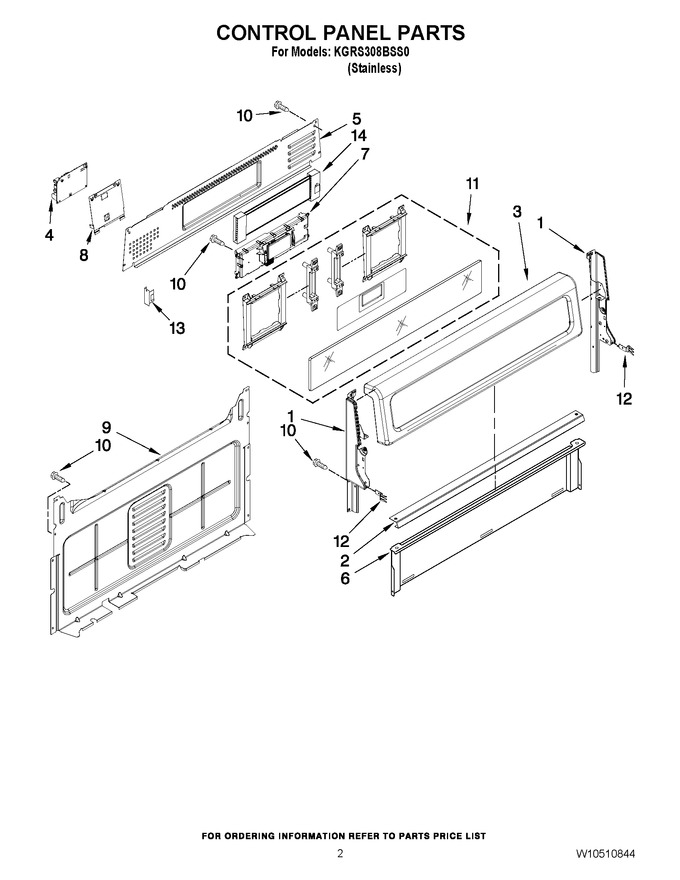

Diagram for KGRS308BSS0
