Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 8206504 Handle (stainless) Special Order $ 263.39

2 WP8206528 Outer Door Glass   (Replaces: 8206528) Special Order $ 167.45

3 W10116267 Control Panel Appelez-nous -
4 W10245711 Outer Door Frame (stainless) Special Order $ 220.21

5 W10116269 Lcd Frame Special Order $ 41.55

6 W10283387 Board, User (interface) Appelez-nous -
7 W10143962 Lcd Module Special Order $ 199.49

8 8206511 Cntrl Panel Plate Special Order $ 43.06

9 8206512 Cntrl Panel Cover Special Order $ 36.00

10 8206527 Cable Cover, Door Special Order $ 55.23

11 8206517 Logo (stainless) Appelez-nous -
12 8206513 Screw M4 X 16 Appelez-nous -
13 8206525 Spacer, Side (stainless) Special Order $ 6.26

14 8206215 Screw M4 X 12 Appelez-nous -
15 8206178 Spacer, Bottom Special Order $ 7.05

16 8206179 Screw M4 X 20 Special Order $ 5.58

17 W10282799 Cover, Choke Special Order $ 77.84

18 W10112215 Door, Plate Assembly Special Order $ 293.27

19 W10565483 Hinge Screw   (Replaces: W10143963) Special Order $ 11.95

20 8206531 Door, Inner Frame Assembly Appelez-nous -
21 W10283390 Door, Complete (stainless) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

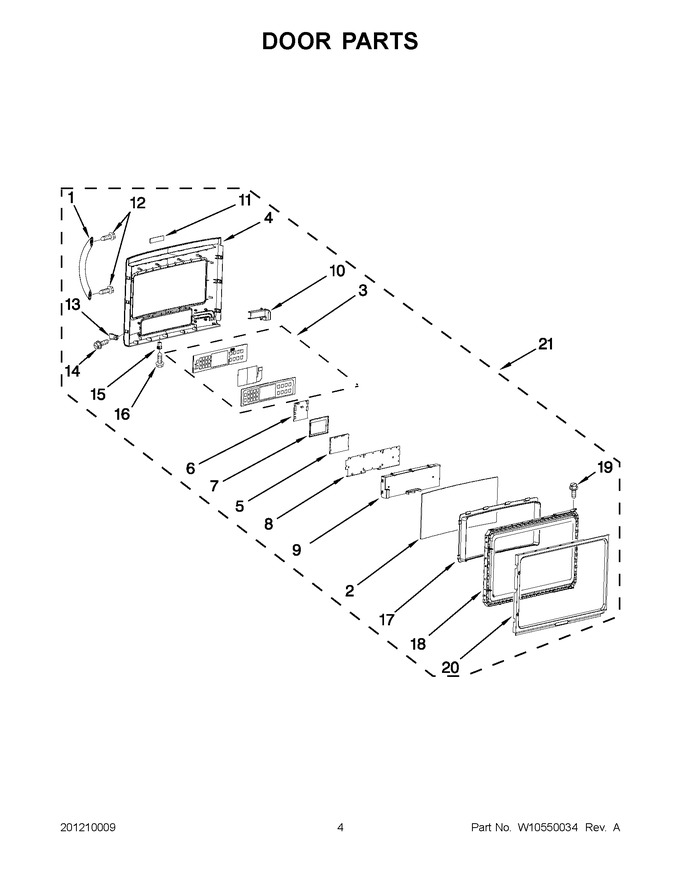

Diagram for KHHC2090SSS3
