Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE31-90057A Blade-fan Special Order $ 17.58

2 DE96-00305A Assembly, Motor Appelez-nous -
3 2501-001011 H.v. Capacitor In-Stock Immediately $ 74.17

4 DE61-50106A H.v.c Bracket Appelez-nous -
5 DE39-00197A Assembly, Leadwire Appelez-nous -
6 DE47-40025A Holder, Fuse Appelez-nous -
7 DE91-70063D H.v. Diode Cable   (Replaces: DE91-70063A) In-Stock Immediately $ 15.89

8 DE39-20146E Power Cord Appelez-nous -
9 DE47-20032B Thermostat Special Order $ 17.58

10 WP8183592 Lamp, Baseless   (Replaces: 4713-001102) Special Order $ 41.09

11 DE63-00208A Duct, Air Appelez-nous -
12 ABC20 Fuse   (Replaces: 3601-001198) In-Stock Immediately $ 10.31

13 WPW10126794 Assy., Mgt   (Replaces: W10126792) Special Order $ 282.22


    View Diagram in Separate Window     Print Icon   Print Part List

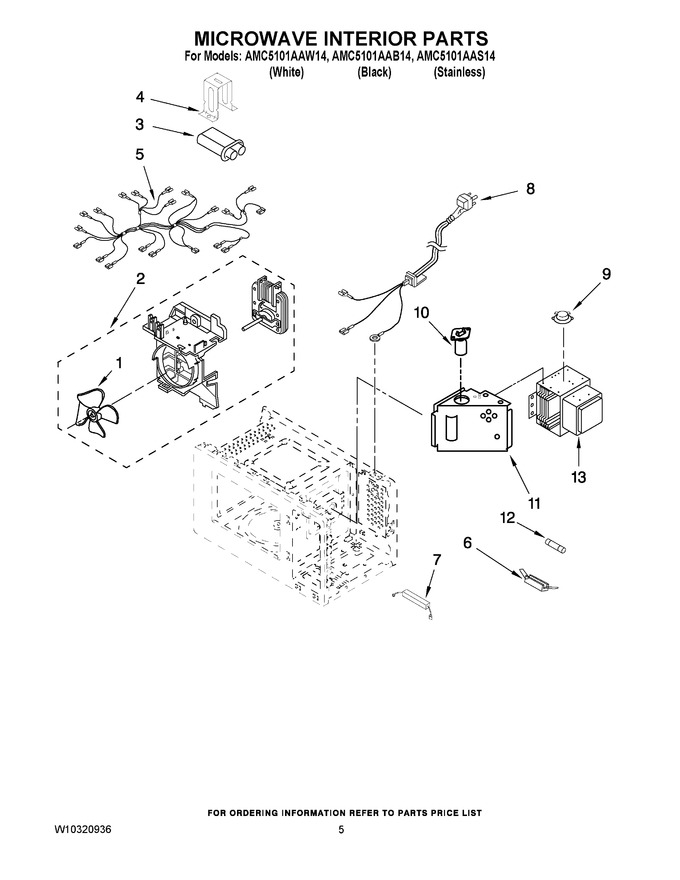

Diagram for AMC5101AAS14
