Diagram # Part Number Description Series Availability Ships Price Add to Cart
7 309350301 Control Box-elect Comp Appelez-nous -
10 309602403 Bulkhead Appelez-nous -
12 5304414108 Thermistor Holder Appelez-nous -
13 5303303125 Capacitor,370 V ,35+5 Microfarad Appelez-nous -
14 5303303691 Screw,truss Head `8-18ab X 0.375 ,w/nibs Appelez-nous -
14 3015312 Screw,8-18ab X 0.500 Appelez-nous -
15 5303303086 Strap-capacitor Appelez-nous -
17 309343101 Cord-srv 115v/18ga Lt. Grey Appelez-nous -
19 5303302855 Cover-capacitor Appelez-nous -
71 309350401 Power Board-sagem Appelez-nous -
72 309350402 Input-board Compact Sagem Appelez-nous -
74 3201861 Screw-bracket   (Replaces: 5303301590) Special Order $ 0.76

75 5304413781 Pc Board-support Hardware Appelez-nous -
76 309111601 Transformer 115/12volts Appelez-nous -
*13682 309111201 Grommet,wire Protector Appelez-nous -
*13683 5304417643 Ribbon Protector Elec Cntrl Appelez-nous -
*13684 309341601 Diagram-wiring Eng/frnch Appelez-nous -
*13685 5304413782 Thermistor Holder Assy Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

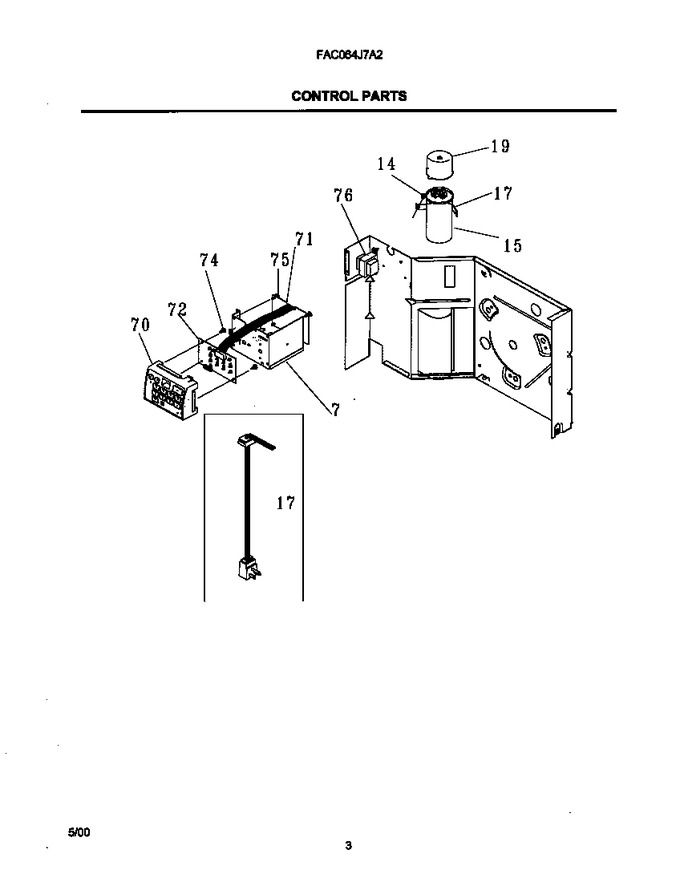

Diagram for FAC064J7A2
