SELECT A DIAGRAM

Diagram for 01 - Cover
01 - Cover

Diagram for 02 - Wrapper & Front Panel
02 - Wrapper & Front Panel

Diagram for 03 - Control Parts
03 - Control Parts

Diagram for 04 - Air Handling Parts
04 - Air Handling Parts

Diagram for 05 - Compressor Parts
05 - Compressor Parts

Diagram for 06 - Mounting Parts
06 - Mounting Parts


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
7 309628501 Box-control 18.5tc Rot Appelez-nous -
8 5304408739 Switch-7pos Ge 3sp L Special Order $ 155.51

9 5304408746 Control-air Temp Bld 12amp Special Order $ 151.25

12 309329801 Retaining Clip-sens Bulb Appelez-nous -
13 309335304 Capac-40+10/370 Kuk Kwang Appelez-nous -
13 5303318963 Capacitor,370 V Appelez-nous -
14 3015312 Screw, 8-18 X 0.47 Appelez-nous -
15 5303303077 Strap - Capacitor Appelez-nous -
17 309343108 Cord-srv 115v/16ga Type A Appelez-nous -
18 5303007754 Screw,6-32 X 0.188 Appelez-nous -
35 3200761 Spacer - Control Bulb Appelez-nous -
*09321 309111201 Grommet-wires Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

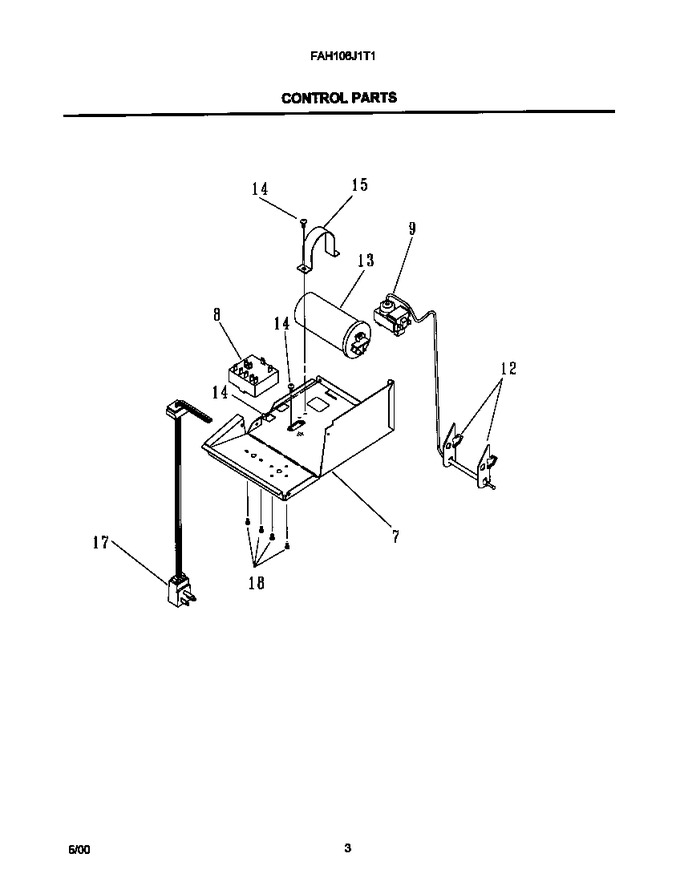

Diagram for FAH106J1T1
