SELECT A DIAGRAM

Diagram for 01 - Cover
01 - Cover

Diagram for 02 - Cabinet Front And Wrapper
02 - Cabinet Front And Wrapper

Diagram for 03 - Control Parts
03 - Control Parts

Diagram for 04 - Air Handling Parts
04 - Air Handling Parts

Diagram for 05 - Compressor Parts
05 - Compressor Parts

Diagram for 06 - Window Mounting Parts
06 - Window Mounting Parts


New Model Search:


1-888-572-4577
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
7 309630401 Control Box Appelez-nous -
8 5303313962 Switch-selector Special Order $ 188.69

9 5304408295 Control-temperature,20 Amp Appelez-nous -
10 309623601 Bulkhead,control System Appelez-nous -
12 309331801 Clip-control Bulb,(2) Appelez-nous -
13 5303316594 Capacitor,370 V ,7.5x35 Mfd Appelez-nous -
14 3015312 Screw,8-18ab X 0.500 Appelez-nous -
15 5303303077 Strap - Capacitor Appelez-nous -
16 5304408751 Wiring Harness Appelez-nous -
17 309343113 Cord-srv Type-d 14awg Appelez-nous -
18 5303007754 Screw,6-32 X 0.188 Appelez-nous -
35 3200761 Spacer - Control Bulb Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

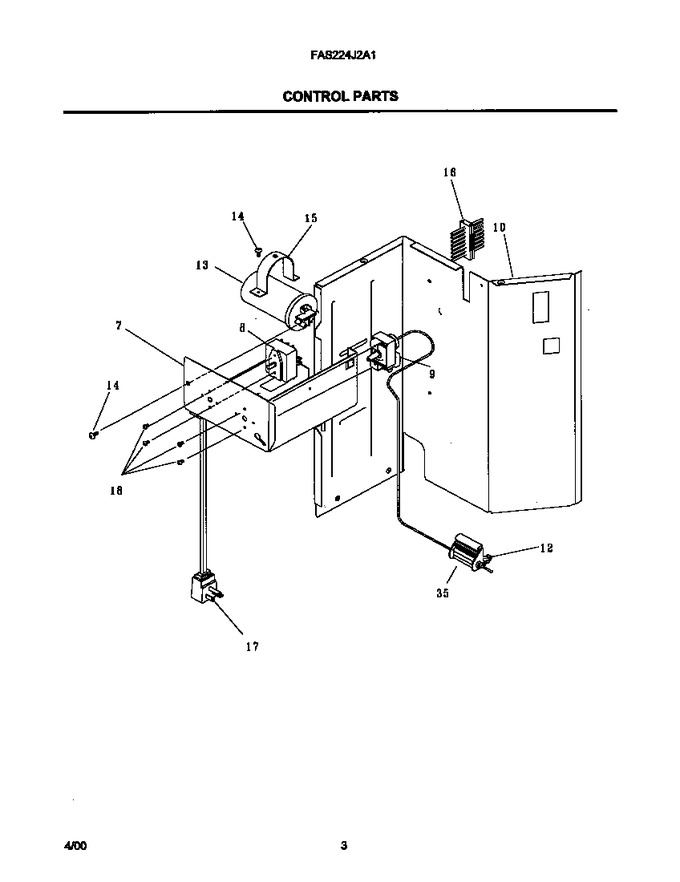

Diagram for FAS224J2A1
