Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 806291 Cage Nut Appelez-nous -
2 807038 Tapping Plate Appelez-nous -
3 808289 Clip Appelez-nous -
4 808188 Tub Asm Appelez-nous -
5 806976 Screw Appelez-nous -
6 807073 Strike Shim Appelez-nous -
7 807015 Strike Appelez-nous -
8 806890 Screw Appelez-nous -
9 807470 Lh Guide Appelez-nous -
10 806539 Screw Appelez-nous -
11 5303912631 Door Gasket   (Replaces: 808345) Appelez-nous -
12 808344 Wire,gaskt Junc Appelez-nous -
13 807471 Rh Guide Appelez-nous -
14 806089 Drain Hose Appelez-nous -
15 804630 Float Appelez-nous -
16 807268 Screw Appelez-nous -
17 804149 Collar Appelez-nous -
18 808064 Plate, Float Tube Appelez-nous -
19 808063 Gasket Appelez-nous -
20 807181 Screw Appelez-nous -
21 807180 Roller Appelez-nous -
22 803367 Washer Appelez-nous -
23 805776 Sealer Appelez-nous -
24 805669 Nut Appelez-nous -
25 COMM PART Clip   (Replaces: 808115) Appelez-nous -
26 WP250830 Screw   (Replaces: 803319) Special Order $ 7.16

27 803346 Nut Appelez-nous -
28 807759 O Ring Appelez-nous -
29 807677 Float Asm Appelez-nous -
30 807680 Float Switch Appelez-nous -
31 804594 Bolt Appelez-nous -
32 807385 Blower Motor Appelez-nous -
33 804164 Screw Appelez-nous -
34 806793 Plate Appelez-nous -
35 803003 Screw Appelez-nous -
36 807501 Screw Appelez-nous -
37 806974 Console Panel Appelez-nous -
38 806280 Wheel & Clip Assembly Appelez-nous -
39 806838 Housing Appelez-nous -
40 806844 Blower Housing Appelez-nous -
41 806797 Gasket Appelez-nous -
42 806470 Water Inlet Appelez-nous -
43 803573 Washer Appelez-nous -
44 807813 Clamp Appelez-nous -
45 807891 Inlet Tube Appelez-nous -
46 806901 Screw Appelez-nous -
NI 805763 Clip Kit (tub Gasket) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

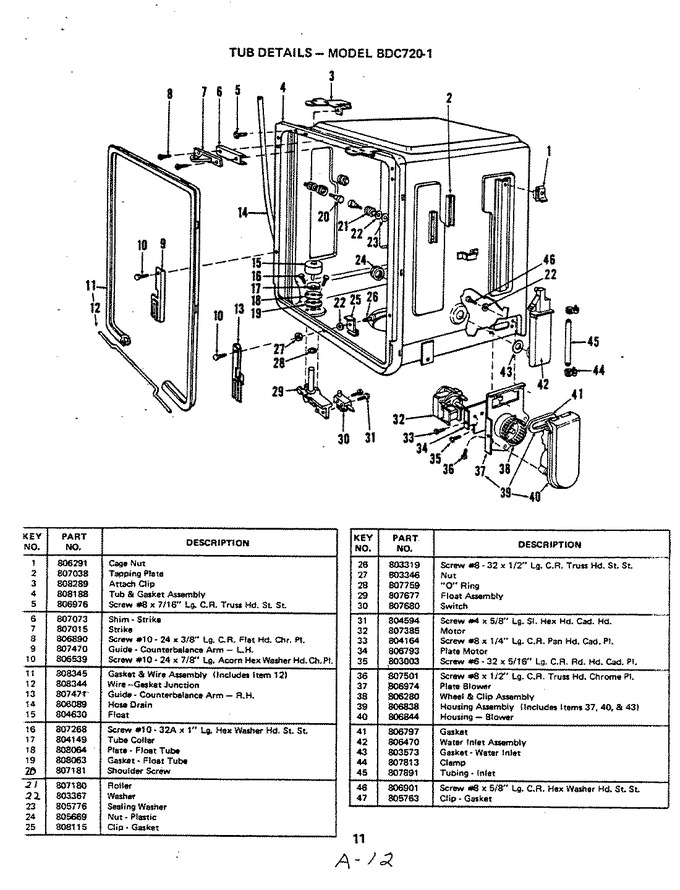

Diagram for BDC720-1
