SELECT A DIAGRAM

01 - Control Panel (bdc420-1)


02 - Control Panel (bdd520-1)


03 - Detergent Cup


04 - Door Details (bdc420-1)


05 - Door Details (model Bdd520-1)


06 - Frame Details


07 - Motor, Heater & Spray Arm (bdd520-1)


08 - Motor, Pump & Spray Arm (bdc420-1)


09 - Rack (bdd520-1)


10 - Rack Assembly (bdc420-1)

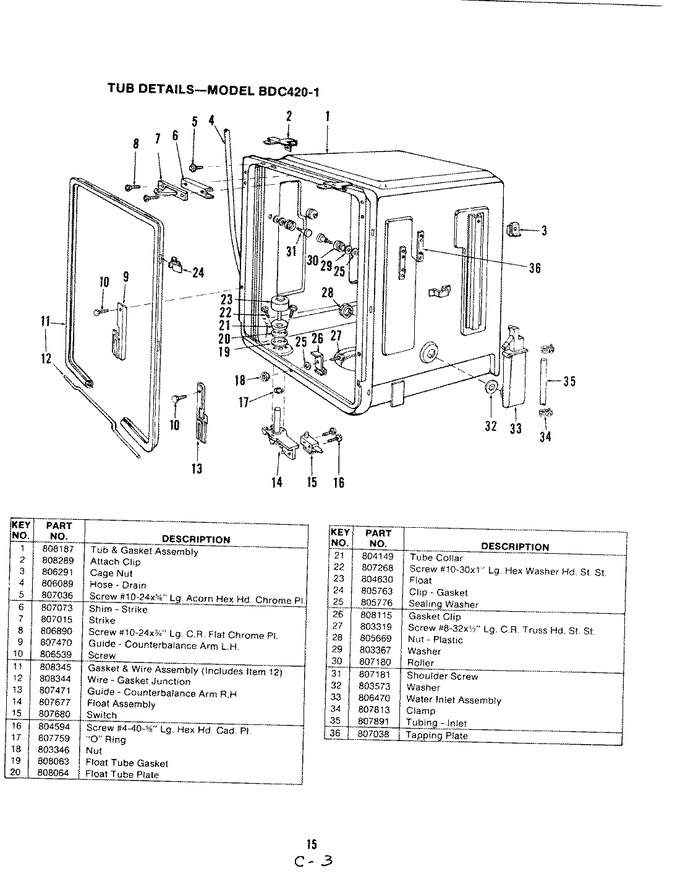

11 - Tub (bdc420-1)


12 - Tub (bdd520-1)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
2	808289		Clip		Appelez-nous	-
3	806291		Cage Nut		Appelez-nous	-
4	806089		Drain Hose		Appelez-nous	-
5	807036		Screw		Appelez-nous	-
6	807073		Strike Shim		Appelez-nous	-
7	807015		Strike		Appelez-nous	-
8	806890		Screw		Appelez-nous	-
9	807470		Lh Guide		Appelez-nous	-
10	806539		Screw		Appelez-nous	-
11	5303912631		Door Gasket   (Replaces: 808345)		Appelez-nous	-
12	808344		Wire,gaskt Junc		Appelez-nous	-
13	807471		Rh Guide		Appelez-nous	-
14	807677		Float Asm		Appelez-nous	-
15	807680		Float Switch		Appelez-nous	-
16	804594		Bolt		Appelez-nous	-
17	807759		O Ring		Appelez-nous	-
18	803346		Nut		Appelez-nous	-
19	808063		Gasket		Appelez-nous	-
20	808064		Plate, Float Tube		Appelez-nous	-
21	804149		Collar		Appelez-nous	-
22	807268		Screw		Appelez-nous	-
23	804630		Float		Appelez-nous	-
24	805763		Clip Kit (tub Gasket)		Appelez-nous	-
25	805776		Sealer		Appelez-nous	-
26	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
27	WP250830		Screw   (Replaces: 803319)				$ 7.16
28	805669		Nut		Appelez-nous	-
29	803367		Washer		Appelez-nous	-
30	807180		Roller		Appelez-nous	-
31	807181		Screw		Appelez-nous	-
32	803573		Washer		Appelez-nous	-
33	806470		Water Inlet		Appelez-nous	-
34	807813		Clamp		Appelez-nous	-
35	807891		Inlet Tube		Appelez-nous	-
36	807038		Tapping Plate		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
