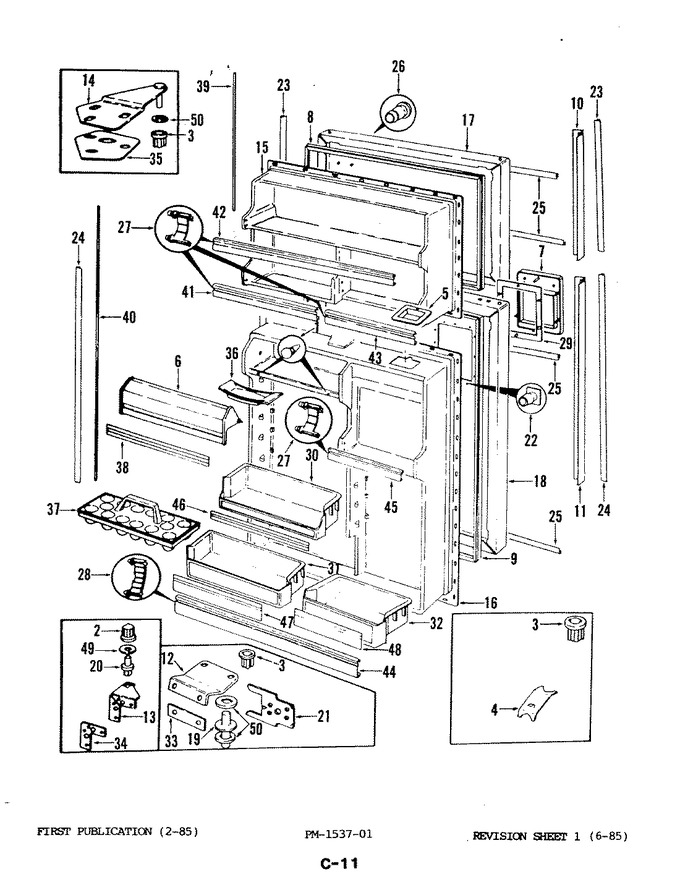

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
2	55437-1		Bushing		Appelez-nous	-
3	60123-2		Clip, Stop Screw		Appelez-nous	-
3	495036-900		Plug Button		Appelez-nous	-
3	65046-2		Clip		Appelez-nous	-
3	55781-1		Bushing		Appelez-nous	-
4	56209-2		Clip		Appelez-nous	-
4	65046-1		Clip Asm		Appelez-nous	-
5	63020-1		Collar		Appelez-nous	-
6	63609-1		Door, Dairy		Appelez-nous	-
7	60482-6		Escutcheon		Appelez-nous	-
8	60462-7		Gasket, Door		Appelez-nous	-
9	60462-8		Gasket, Door		Appelez-nous	-
10	64003-2		Handle		Appelez-nous	-
11	64003-3		Handle		Appelez-nous	-
12	60031-2		Door Hinge, Center		Appelez-nous	-
13	60129-14		Hinge		Appelez-nous	-
14	53709-18		Door Hinge, Upper		Appelez-nous	-
15	60380-2		Liner, Door		Appelez-nous	-
16	60404-2		Liner, Door		Appelez-nous	-
17	60519-4-WW		Panel, Outer Door		Appelez-nous	-
17	60519-4-AM		Panel, Outer Door		Appelez-nous	-
17	60519-4-HW		Panel, Outer Door		Appelez-nous	-
18	60519-3-AM		Panel, Outer Door		Appelez-nous	-
18	60519-3-HW		Panel, Outer Door		Appelez-nous	-
18	60519-3-WW		Panel, Outer Door		Appelez-nous	-
19	60035-4		Pin, Center Hinge		Appelez-nous	-
20	55479-1		Pin		Appelez-nous	-
21	60326-1		Tapping Plate		Appelez-nous	-
22	29356-1		Retainer, Nameplate		Appelez-nous	-
23	58316-10		Retainer		Appelez-nous	-
24	58316-9		Retainer		Appelez-nous	-
25	58316-11		Retainer		Appelez-nous	-
26	23511-4		Mtg Clip		Appelez-nous	-
27	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
28	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
28	9986-12		Screw,door Liner		Appelez-nous	-
28	400015-12		Screw		Appelez-nous	-
28	402100-1		Screw		Appelez-nous	-
28	403062-1		Screw		Appelez-nous	-
28	65246-1		Retainer				$ 5.04
28	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
28	9986-108		Screw		Appelez-nous	-
29	63057-1		Seal, Escutcheon		Appelez-nous	-
30	60037-12		Door Shelf		Appelez-nous	-
31	60037-9		Door Shelf		Appelez-nous	-
32	60037-8		Door Shelf		Appelez-nous	-
33	60034-1		Spacer, Center Hinge		Appelez-nous	-
34	60165-1		Shim		Appelez-nous	-
35	60030-1		Door Stop		Appelez-nous	-
35	60030-2		Door Stop		Appelez-nous	-
35	65031-1		Shim, Upper Hinge		Appelez-nous	-
36	29936-2		Tray, Butter		Appelez-nous	-
37	60066-3		Tray, Egg		Appelez-nous	-
38	60573-10		Insert		Appelez-nous	-
39	60522-2		Perimeter Trim		Appelez-nous	-
40	60522-1		Perimeter Trim		Appelez-nous	-
41	WP61003045		Trim, Door Shelf   (Replaces: 65151-45)				$ 129.55
42	WP61003045		Trim, Door Shelf   (Replaces: 65151-157)				$ 129.55
43	WP61003045		Trim, Door Shelf   (Replaces: 65151-39)				$ 129.55
44	60080-18		Trim		Appelez-nous	-
45	WP61003045		Trim, Door Shelf   (Replaces: 65151-15)				$ 129.55
46	60572-6		Insert		Appelez-nous	-
47	60572-3		Insert		Appelez-nous	-
48	420063-1		Washer		Appelez-nous	-
48	60572-4		Insert		Appelez-nous	-
49	54233-2		Washer		Appelez-nous	-
50	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
NI	28272-6		Bumper, Door		Appelez-nous	-
