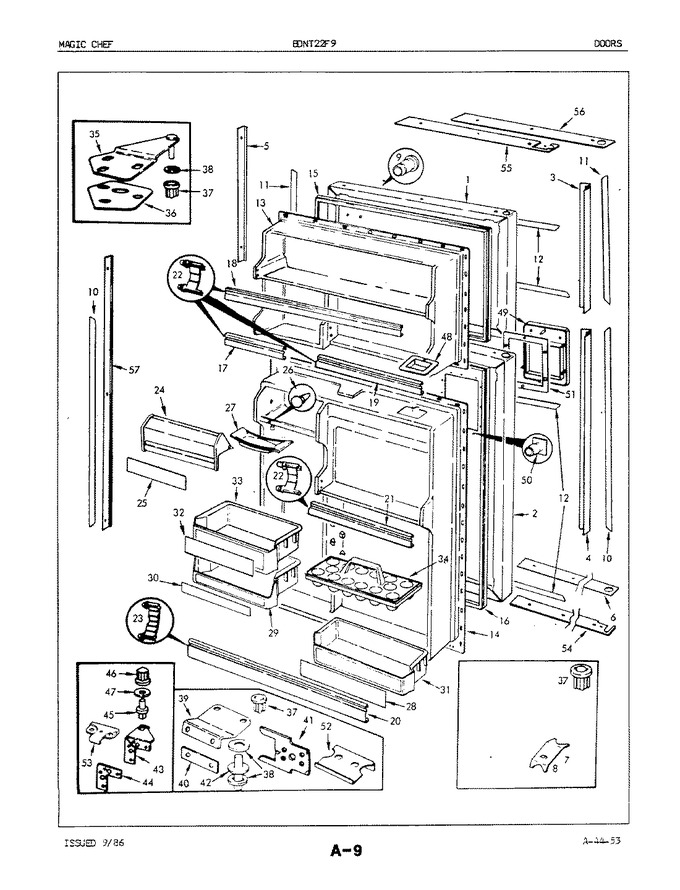

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60519-5-AM		Panel, Outer Door		Appelez-nous	-
1	60519-4-HW		Panel, Outer Door		Appelez-nous	-
2	495036-900		Plug Button		Appelez-nous	-
2	60519-5-HW		Panel, Outer Door		Appelez-nous	-
3	64003-2		Handle		Appelez-nous	-
4	402100-1		Screw		Appelez-nous	-
4	420063-1		Washer		Appelez-nous	-
4	64003-3		Handle		Appelez-nous	-
5	65983-1		Perimeter Trim		Appelez-nous	-
6	65987-1		Perimeter Trim		Appelez-nous	-
6	400015-12		Screw		Appelez-nous	-
6	56209-2		Clip		Appelez-nous	-
7	65046-1		Clip Asm		Appelez-nous	-
8	65046-1		Clip Asm		Appelez-nous	-
9	65211-1		Retainer, Nameplate		Appelez-nous	-
10	58316-9		Retainer		Appelez-nous	-
11	58316-10		Retainer		Appelez-nous	-
12	58316-11		Retainer		Appelez-nous	-
13	60380-2		Liner, Door		Appelez-nous	-
14	9986-12		Screw,door Liner		Appelez-nous	-
14	60404-2		Liner, Door		Appelez-nous	-
15	60462-7		Gasket, Door		Appelez-nous	-
16	60462-8		Gasket, Door		Appelez-nous	-
17	WP61003045		Trim, Door Shelf   (Replaces: 65151-39)				$ 129.55
18	WP61003045		Trim, Door Shelf   (Replaces: 65151-45)				$ 129.55
19	WP61003045		Trim, Door Shelf   (Replaces: 65151-157)				$ 129.55
20	60080-18		Trim		Appelez-nous	-
21	WP61003045		Trim, Door Shelf   (Replaces: 65151-15)				$ 129.55
22	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
23	65246-1		Retainer				$ 5.04
24	63609-5		Door, Dairy		Appelez-nous	-
25	60573-10		Insert		Appelez-nous	-
26	28272-6		Bumper, Door		Appelez-nous	-
27	29936-2		Tray, Butter		Appelez-nous	-
28	60572-6		Insert		Appelez-nous	-
29	60037-12		Door Shelf		Appelez-nous	-
30	60572-3		Insert		Appelez-nous	-
31	60037-9		Door Shelf		Appelez-nous	-
32	60572-4		Insert		Appelez-nous	-
33	60037-8		Door Shelf		Appelez-nous	-
34	60066-3		Tray, Egg		Appelez-nous	-
35	53709-18		Door Hinge, Upper		Appelez-nous	-
36	65031-1		Shim, Upper Hinge		Appelez-nous	-
37	66036-1		Bushing,top/center Hinge		Appelez-nous	-
38	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
38	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
39	60031-2		Door Hinge, Center		Appelez-nous	-
40	60034-1		Spacer, Center Hinge		Appelez-nous	-
41	9987-107		Screw, Center Hinge Mtg		Appelez-nous	-
41	60622-1		Tapping Plate		Appelez-nous	-
42	60035-4		Pin, Center Hinge		Appelez-nous	-
43	65642-2		Hinge		Appelez-nous	-
44	60626-1		Shim, Lower Hinge		Appelez-nous	-
45	65418-1		Pin		Appelez-nous	-
46	66037-1		Hinge Bushing		Appelez-nous	-
47	403062-5		Screw		Appelez-nous	-
47	54233-4		Spacer				$ 7.70
48	63020-1		Collar		Appelez-nous	-
49	60482-21		Escutcheon		Appelez-nous	-
50	65211-2		Retainer, Escutcheon		Appelez-nous	-
51	63057-1		Seal, Escutcheon		Appelez-nous	-
52	60419-6		Door Stop		Appelez-nous	-
53	9986-108		Screw		Appelez-nous	-
53	60030-2		Door Stop		Appelez-nous	-
53	60123-2		Clip, Stop Screw		Appelez-nous	-
54	65985-1		Perimeter Trim		Appelez-nous	-
55	65985-2		Perimeter Trim		Appelez-nous	-
56	65987-1		Perimeter Trim		Appelez-nous	-
57	65986-1		Perimeter Trim		Appelez-nous	-
