Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP77001094 Element, Bake (240v-2500w)   (Replaces: Y0059552) In-Stock Immediately $ 39.58

2 WPW10259865 Element, 5 Turn 2600w 8``   (Replaces: Y0304871) In-Stock Immediately $ 105.92

3 WPW10259868 Element, 4 Turn 1500w 6``   (Replaces: Y0051576) In-Stock Immediately $ 112.28

4 WPY0061732 Element, Broil (240v-3000w)   (Replaces: Y0061732) Special Order $ 158.37

5 Y0053584 Switch, Hi Limit Appelez-nous -
6 WP74011278 Assy, Oven Light   (Replaces: 74011278) Special Order $ 101.56

7 Y0042175 Bulb, Light Appelez-nous -
8 330031 Kit, Top Element Term Block   (Replaces: Y0089336) In-Stock Immediately $ 14.48

9 Y0308816 Switch, Latch Appelez-nous -
9 Y0065780 Switch, Clean Circuit Special Order $ 11.77

10 WP8203546 Terminal Block   (Replaces: Y0306378) In-Stock Immediately $ 27.12

11 Y0300769 Sensor, Erc Appelez-nous -
12 Y0071869 Ballast Appelez-nous -
13 Y0308800 Control, Limit (805deg) Appelez-nous -
14 Y0091363 Switch, Oven Light Appelez-nous -
NI Y0308810 Harness, Control Appelez-nous -
NI Y0309078 Connector, Conduit Appelez-nous -
NI 0306381 Hex Nut No.10-32 Nickel Appelez-nous -
NI Y0308896 Cord, Power Appelez-nous -
NI Y0307930 Clip, Element Retainer Appelez-nous -
NI Y0308812 Harness, Control Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

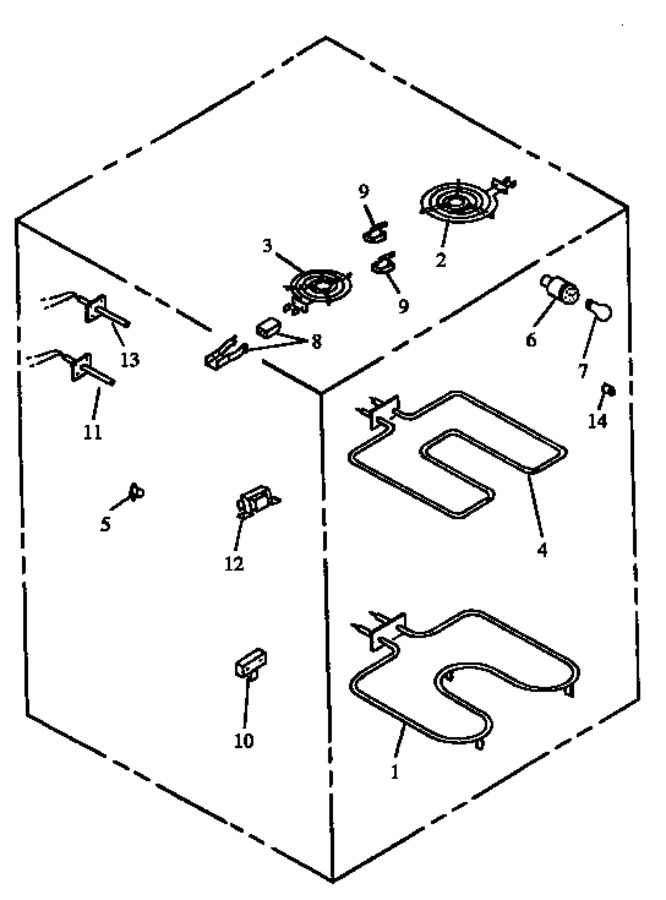

Diagram for CARR629W (BOM: P1142623N W)
