SELECT A DIAGRAM

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Unit Compartment & System

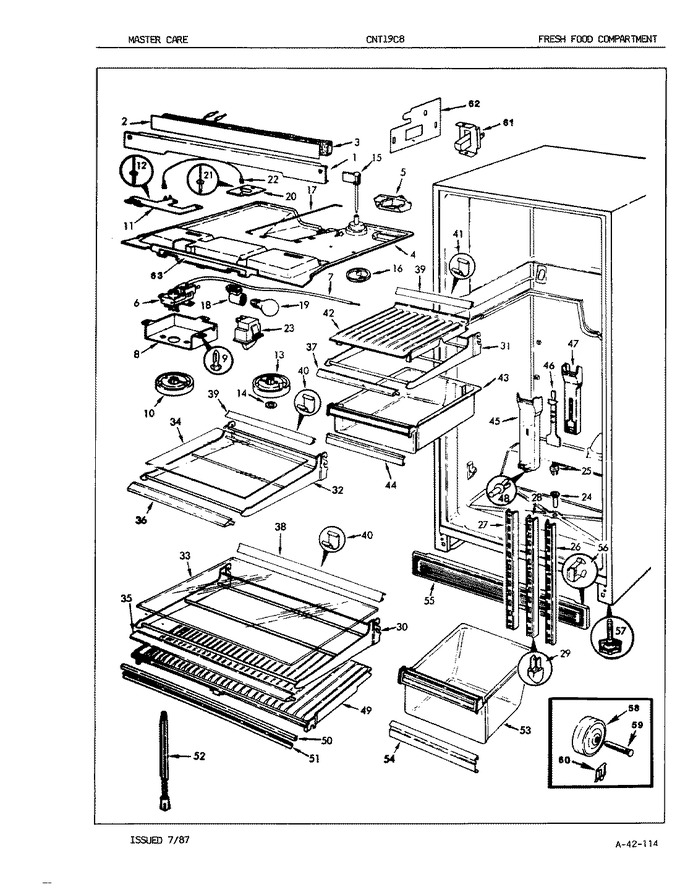

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	65797-2-AM		Divider, Mullion (alm)		Appelez-nous	-
1	9986-117		Screw		Appelez-nous	-
2	60105-8		Heater Wire		Appelez-nous	-
3	60140-2		Insulation		Appelez-nous	-
3	60560-1		Wire Harness		Appelez-nous	-
4	60085-54		Top, F.f. Compartment		Appelez-nous	-
5	60120-2		Deflector		Appelez-nous	-
6	WP68601-6		Control, Temperature   (Replaces: 66545-1)			Immediately	$ 233.80
6	406013-1		Screw		Appelez-nous	-
7	4008-12		Plastic Tube		Appelez-nous	-
8	405012-1		Screw		Appelez-nous	-
8	60083-1		Cover, Temperature Control		Appelez-nous	-
9	28013-2		Rivet, Air Tunnel		Appelez-nous	-
10	60061-1		Knob		Appelez-nous	-
11	60147-1		Bracket, Control		Appelez-nous	-
12	WP210720		Rivet   (Replaces: 26397-2)				$ 12.14
13	60061-3		Knob		Appelez-nous	-
14	420092-900		Washer, Spring		Appelez-nous	-
15	66609-1		Damper		Appelez-nous	-
16	60082-3		Crank, Frzr Control		Appelez-nous	-
17	60078-3		Rod		Appelez-nous	-
18	60577-1		Socket, Light		Appelez-nous	-
19	40A15		Bulb, Light (40 Watt)   (Replaces: 31956)			Immediately	$ 1.98
20	60147-2		Bracket, Light Socket		Appelez-nous	-
21	29675-22		Ground Wire		Appelez-nous	-
21	WP210720		Rivet   (Replaces: 26397-2)				$ 12.14
22	29675-28		Ground Wire		Appelez-nous	-
23	54653-28		Cord, Switch/light		Appelez-nous	-
23	W11384469		Switch, Light   (Replaces: 55732-1)			Immediately	$ 33.51
24	54531-8		Grommet		Appelez-nous	-
25	65039-1		Cap, Drain Tube		Appelez-nous	-
26	60096-5		Support		Appelez-nous	-
27	60096-4		Support		Appelez-nous	-
28	60096-6		Support		Appelez-nous	-
28	400037-1		Screw		Appelez-nous	-
29	60340-1		End Cap, Center Rail		Appelez-nous	-
30	60570-7		Frame, Shelf		Appelez-nous	-
31	60570-9		Frame, Shelf		Appelez-nous	-
32	60570-13		Frame, Shelf		Appelez-nous	-
33	65598-6		Glass Shelf		Appelez-nous	-
34	65598-11		Glass Shelf		Appelez-nous	-
35	60524-12		Trim		Appelez-nous	-
36	60524-41		Trim		Appelez-nous	-
37	60414-45		Trim		Appelez-nous	-
38	65276-22		Trim		Appelez-nous	-
39	65276-6		Trim		Appelez-nous	-
40	66333-1		Clip, Shelf Trim		Appelez-nous	-
41	66333-2		Clip		Appelez-nous	-
42	60075-18		Cover		Appelez-nous	-
43	66523-13		Pan, Meat		Appelez-nous	-
44	66872-29		Insert		Appelez-nous	-
45	60094-20		Tunnel		Appelez-nous	-
46	60093-2		Damper, Air Tunnel		Appelez-nous	-
47	60092-1		Foam Insulator, Air Tunnel		Appelez-nous	-
48	28013-1		Plastic Rivet		Appelez-nous	-
49	66502-2		Shelf, Crisper		Appelez-nous	-
50	60454-5		Trim		Appelez-nous	-
51	60148-5		Seal, Crisper Shelf		Appelez-nous	-
52	12001957		Support Asm   (Replaces: 66105-5)				$ 3.35
53	60457-455		Pan, Crisper		Appelez-nous	-
54	66872-9		Insert		Appelez-nous	-
55	60237-24		Kickplate		Appelez-nous	-
56	60100-1		Clip, Kickplate				$ 5.85
57	W11117769		Leg, Leveling   (Replaces: 6012-8)			Immediately	$ 16.61
58	29834-2		Wheel		Appelez-nous	-
59	29835-2		Pin, Wheel		Appelez-nous	-
60	60216-1		Clip		Appelez-nous	-
61	60583-1		Bracket, Switch		Appelez-nous	-
62	60585-1		Switch, Mullion Heater		Appelez-nous	-
62	29675-32		Ground Wire		Appelez-nous	-
62	402013-1		Screw		Appelez-nous	-
63	60571-55		Insert		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
