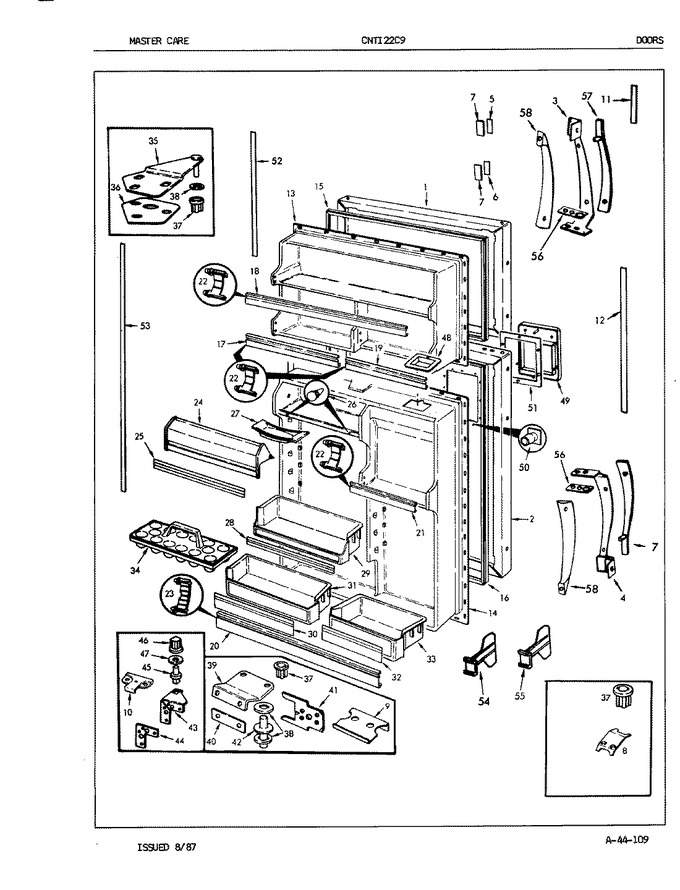

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-30-AM		Outer Panel		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	495036-900		Plug Button		Appelez-nous	-
2	60032-78-AM		Outer Panel		Appelez-nous	-
3	66255-1		Door Handle		Appelez-nous	-
4	66255-2		Door Handle		Appelez-nous	-
5	65340-2		Insert		Appelez-nous	-
6	65340-1		Insert		Appelez-nous	-
6	9986-112		Screw		Appelez-nous	-
7	60686-1		Bezel		Appelez-nous	-
7	56209-3		Clip, Stop Screw		Appelez-nous	-
8	9986-122		Screw		Appelez-nous	-
8	60123-2		Clip, Stop Screw		Appelez-nous	-
9	60030-1		Door Stop		Appelez-nous	-
10	60419-6		Door Stop		Appelez-nous	-
10	9986-108		Screw		Appelez-nous	-
11	60453-14		Handle Ext		Appelez-nous	-
12	60453-13		Handle Ext		Appelez-nous	-
13	65937-8		Liner, Door		Appelez-nous	-
14	65275-5		Screw		Appelez-nous	-
14	65938-6		Liner, F.f. Door		Appelez-nous	-
15	66199-7		Gasket, Door		Appelez-nous	-
16	66199-8		Gasket, Door		Appelez-nous	-
17	65151-48		Trim, Door Shelf		Appelez-nous	-
18	WP61003045		Trim, Door Shelf   (Replaces: 65151-160)				$ 129.55
19	WP61003045		Trim, Door Shelf   (Replaces: 65151-42)				$ 129.55
20	60080-24		Trim		Appelez-nous	-
21	WP61003045		Trim, Door Shelf   (Replaces: 65151-19)				$ 129.55
22	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
23	65246-1		Retainer				$ 5.04
24	63609-5		Door, Dairy		Appelez-nous	-
25	60573-23		Insert		Appelez-nous	-
26	28272-6		Bumper, Door		Appelez-nous	-
27	29936-2		Tray, Butter		Appelez-nous	-
28	60572-19		Insert		Appelez-nous	-
29	60037-10		Door Shelf		Appelez-nous	-
30	60572-18		Insert		Appelez-nous	-
31	60037-10		Door Shelf		Appelez-nous	-
32	60572-9		Insert		Appelez-nous	-
33	60037-10		Door Shelf		Appelez-nous	-
34	60066-10		Tray, Egg		Appelez-nous	-
35	53709-18		Door Hinge, Upper		Appelez-nous	-
35	65003-9		Cover, Upper Hinge		Appelez-nous	-
36	65031-1		Shim, Upper Hinge		Appelez-nous	-
37	66036-1		Bushing,top/center Hinge		Appelez-nous	-
38	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
38	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
39	60031-2		Door Hinge, Center		Appelez-nous	-
40	60034-1		Spacer, Center Hinge		Appelez-nous	-
41	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
41	60622-1		Tapping Plate		Appelez-nous	-
42	60035-4		Pin, Center Hinge		Appelez-nous	-
43	60630-3		Hinge		Appelez-nous	-
43	403062-5		Screw		Appelez-nous	-
44	60626-1		Shim, Lower Hinge		Appelez-nous	-
45	65418-1		Pin		Appelez-nous	-
46	66037-1		Hinge Bushing		Appelez-nous	-
47	54233-4		Spacer				$ 7.70
48	66775-1		Collar		Appelez-nous	-
49	60482-44		Escutcheon		Appelez-nous	-
50	65211-2		Retainer, Escutcheon		Appelez-nous	-
51	63057-1		Seal, Escutcheon		Appelez-nous	-
52	65772-8		Trim		Appelez-nous	-
53	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
53	65772-7		Trim		Appelez-nous	-
54	64097-7		Organizer, Shelf		Appelez-nous	-
55	66522-5		Organizer, Shelf		Appelez-nous	-
56	60456-1		Shim		Appelez-nous	-
57	60687-3		Insert		Appelez-nous	-
58	60688-2		Insert		Appelez-nous	-
