SELECT A DIAGRAM

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Ice Maker


05 - Unit Compartment & System

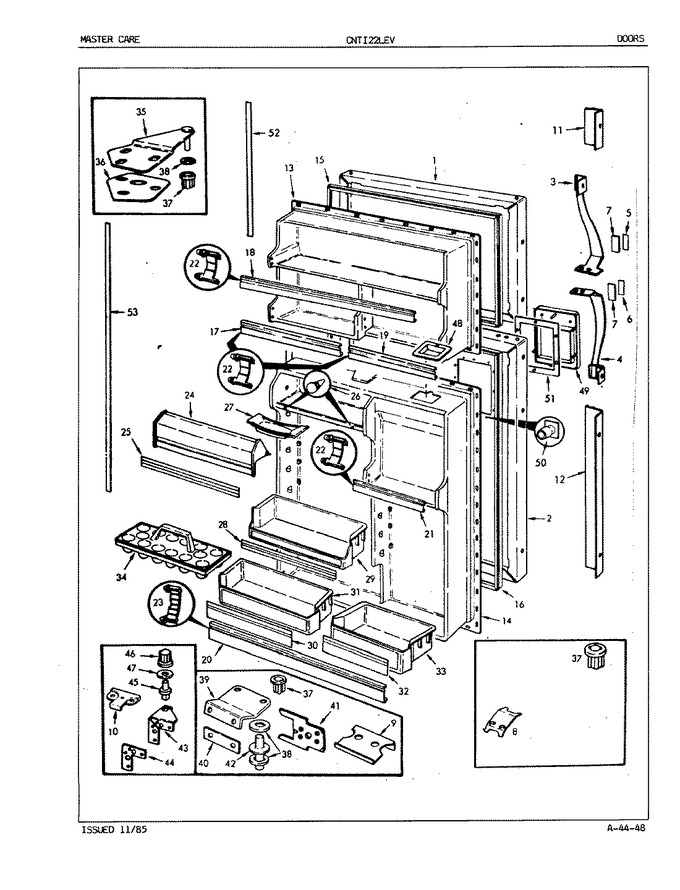

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-30-AM		Outer Panel		Appelez-nous	-
2	495036-900		Plug Button		Appelez-nous	-
2	60032-78-AM		Outer Panel		Appelez-nous	-
3	60361-3		Handle		Appelez-nous	-
4	60361-4		Handle		Appelez-nous	-
5	65340-4		Insert		Appelez-nous	-
6	65340-1		Insert		Appelez-nous	-
6	9986-118		Screw		Appelez-nous	-
7	56209-3		Clip, Stop Screw		Appelez-nous	-
7	60356-1		Bezel		Appelez-nous	-
8	9986-122		Screw		Appelez-nous	-
8	60123-2		Clip, Stop Screw		Appelez-nous	-
9	60030-1		Door Stop		Appelez-nous	-
10	9986-108		Screw		Appelez-nous	-
10	60419-6		Door Stop		Appelez-nous	-
11	60350-4		Handle Ext		Appelez-nous	-
12	60350-3		Handle Ext		Appelez-nous	-
13	60380-5		Liner, Door		Appelez-nous	-
14	9986-12		Screw,door Liner		Appelez-nous	-
14	60404-5		Liner, Door		Appelez-nous	-
15	60462-7		Gasket, Door		Appelez-nous	-
16	60462-8		Gasket, Door		Appelez-nous	-
17	65151-48		Trim, Door Shelf		Appelez-nous	-
18	WP61003045		Trim, Door Shelf   (Replaces: 65151-160)				$ 129.55
19	WP61003045		Trim, Door Shelf   (Replaces: 65151-42)				$ 129.55
20	60080-24		Trim		Appelez-nous	-
21	WP61003045		Trim, Door Shelf   (Replaces: 65151-19)				$ 129.55
22	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
23	65246-1		Retainer				$ 5.04
24	63609-5		Door, Dairy		Appelez-nous	-
25	60573-23		Insert		Appelez-nous	-
26	28272-6		Bumper, Door		Appelez-nous	-
27	29936-2		Tray, Butter		Appelez-nous	-
28	60572-19		Insert		Appelez-nous	-
29	60037-28		Shelf		Appelez-nous	-
30	60572-18		Insert		Appelez-nous	-
31	60037-27		Shelf		Appelez-nous	-
32	60572-9		Insert		Appelez-nous	-
33	60037-14		Door Shelf		Appelez-nous	-
34	60066-6		Tray, Egg		Appelez-nous	-
35	53709-18		Door Hinge, Upper		Appelez-nous	-
36	65031-1		Shim, Upper Hinge		Appelez-nous	-
37	55781-1		Bushing		Appelez-nous	-
38	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
38	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
39	60031-2		Door Hinge, Center		Appelez-nous	-
40	60034-1		Spacer, Center Hinge		Appelez-nous	-
41	60622-1		Tapping Plate		Appelez-nous	-
41	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
42	60035-4		Pin, Center Hinge		Appelez-nous	-
43	403062-5		Screw		Appelez-nous	-
43	60630-3		Hinge		Appelez-nous	-
44	60626-1		Shim, Lower Hinge		Appelez-nous	-
45	65418-1		Pin		Appelez-nous	-
46	60627-1		Bushing		Appelez-nous	-
47	54233-4		Spacer				$ 7.70
48	63020-2		Collar		Appelez-nous	-
49	60482-15		Escutcheon		Appelez-nous	-
50	65211-2		Retainer, Escutcheon		Appelez-nous	-
51	63057-1		Seal, Escutcheon		Appelez-nous	-
52	65772-8		Trim		Appelez-nous	-
53	65772-7		Trim		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
