SELECT A DIAGRAM

01 - Basket


02 - Control Panel


03 - Detergent Cup


04 - Door & Access Panel


05 - Frame


06 - Inner Tub


07 - Pump & Motor


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807016		Latch Asm		Appelez-nous	-
2	806846		Insulator		Appelez-nous	-
3	807450		Switch Cover		Appelez-nous	-
4	807043		Switch		Appelez-nous	-
5	803051		Screw		Appelez-nous	-
6	806398		Latch Knob		Appelez-nous	-
7	806830		Screw		Appelez-nous	-
8	807643		Door Panel		Appelez-nous	-
8	807595		Door Panel		Appelez-nous	-
8	807262		Outer Panel		Appelez-nous	-
9	COMM PART		Inner Panel   (Replaces: 807194)		Appelez-nous	-
10	COMM PART		Sub 807464   (Replaces: 807462)		Appelez-nous	-
11	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
12	805340		Clamp		Appelez-nous	-
13	805682		Lh Arm		Appelez-nous	-
14	807213		Ground Terminal		Appelez-nous	-
15	806967		Screw		Appelez-nous	-
16	806753		Dispenser		Appelez-nous	-
17	806757		Plunger		Appelez-nous	-
18	806756		Bracket		Appelez-nous	-
19	806843		Fill Plug		Appelez-nous	-
20	W11233072		Screw   (Replaces: 805063)			Immediately	$ 12.62
21	807212		Clamp		Appelez-nous	-
22	806976		Screw		Appelez-nous	-
23	5300809243		Vent Plate   (Replaces: 807044)				$ 20.25
24	806912		Btm Door Trim		Appelez-nous	-
25	808081		Access Panel		Appelez-nous	-
25	808069		Access Panel		Appelez-nous	-
25	808084		Access Panel		Appelez-nous	-
26	806810		Screw		Appelez-nous	-
27	807449		Door Guide		Appelez-nous	-
28	805683		Door Spring		Appelez-nous	-
29	805681		Rh Arm		Appelez-nous	-
30	805884		Spring Pad		Appelez-nous	-
31	803311		Screw		Appelez-nous	-
32	COMM PART		Arm Bracket   (Replaces: 806717)		Appelez-nous	-
33	800928		Nut		Appelez-nous	-
34	805631		Grommet		Appelez-nous	-
35	806863		Screw		Appelez-nous	-

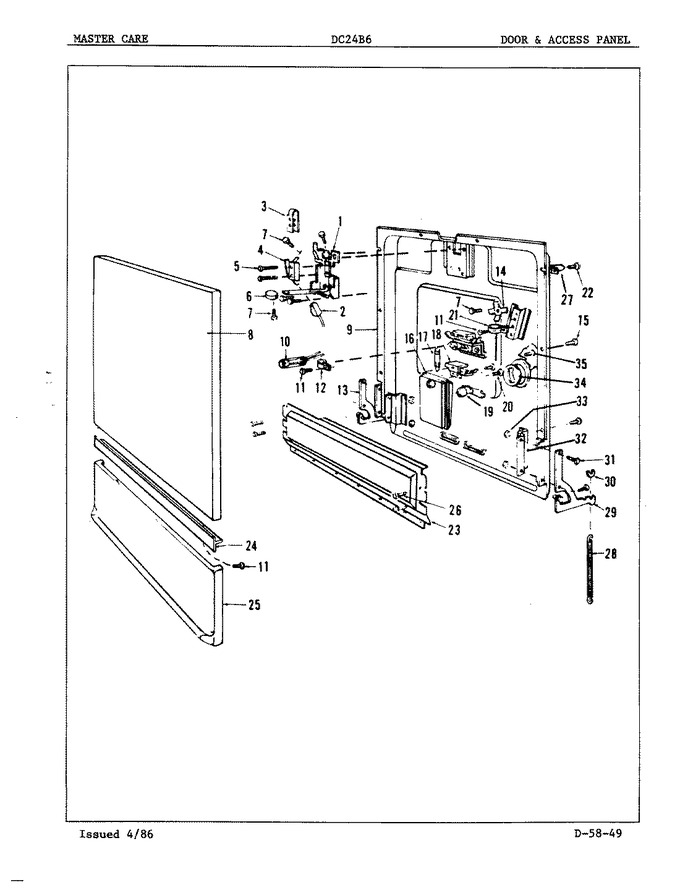

    View Diagram in Separate Window       Print Part List
