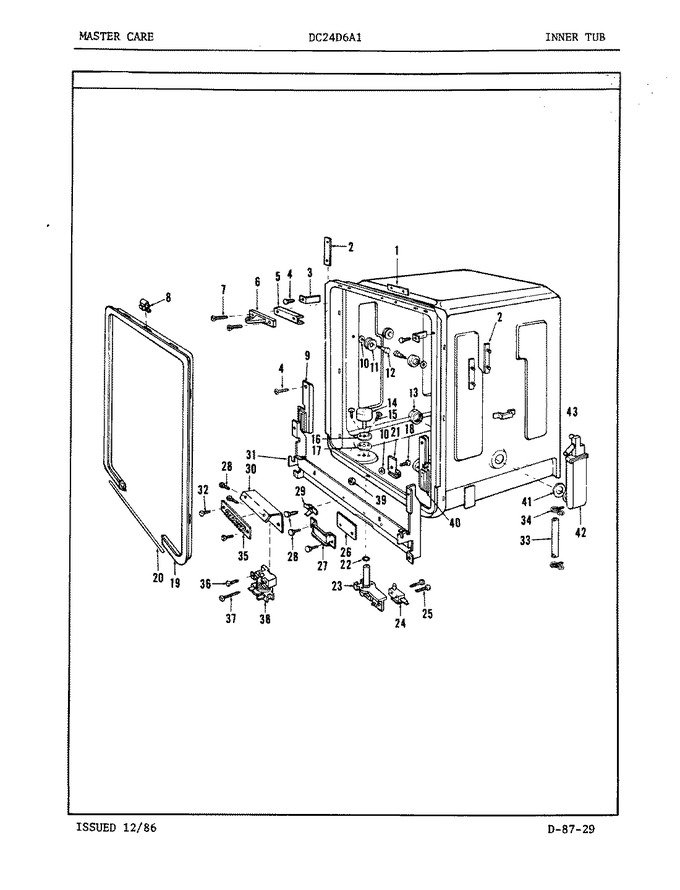

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808868		Tapping Plate		Appelez-nous	-
2	807038		Tapping Plate		Appelez-nous	-
3	807454		Tub Pad		Appelez-nous	-
4	806539		Screw		Appelez-nous	-
5	807073		Strike Shim		Appelez-nous	-
6	807015		Strike		Appelez-nous	-
7	806890		Screw		Appelez-nous	-
8	805763		Clip Kit (tub Gasket)		Appelez-nous	-
9	807470		Lh Guide		Appelez-nous	-
10	809044		Washer		Appelez-nous	-
11	807180		Roller		Appelez-nous	-
12	808564		Hardware Kit		Appelez-nous	-
13	805669		Nut		Appelez-nous	-
14	804630		Float		Appelez-nous	-
15	807268		Screw		Appelez-nous	-
16	808064		Plate, Float Tube		Appelez-nous	-
17	808063		Gasket		Appelez-nous	-
18	WP250830		Screw   (Replaces: 803319)				$ 7.16
19	809034		White Gasket		Appelez-nous	-
20	808344		Wire,gaskt Junc		Appelez-nous	-
21	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
22	807759		O Ring		Appelez-nous	-
23	807677		Float Asm		Appelez-nous	-
24	807680		Float Switch		Appelez-nous	-
25	804594		Bolt		Appelez-nous	-
26	809144		Wire Shield		Appelez-nous	-
27	806723		Clamp		Appelez-nous	-
28	WP90767		Screw   (Replaces: 808658)			Immediately	$ 7.04
29	807213		Ground Terminal		Appelez-nous	-
30	807849		Bracket		Appelez-nous	-
31	808739		Hinge Asm		Appelez-nous	-
32	807501		Screw		Appelez-nous	-
33	807891		Inlet Tube		Appelez-nous	-
34	807813		Clamp		Appelez-nous	-
35	COMM PART		Terminal Block   (Replaces: 807486)		Appelez-nous	-
36	WP488234		Screw   (Replaces: 806593)				$ 6.07
37	804672		Screw		Appelez-nous	-
38	805255		Relay		Appelez-nous	-
39	803346		Nut		Appelez-nous	-
40	807471		Rh Guide		Appelez-nous	-
41	803573		Washer		Appelez-nous	-
42	806470		Water Inlet		Appelez-nous	-
43	809261		Tub Assembly		Appelez-nous	-
43	W10841140		Sealant   (Replaces: 807509)			Immediately	$ 24.92

    View Diagram in Separate Window       Print Part List
