Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 205198 Bracket Kit - Left Hand 00 Appelez-nous -
2 205199 Bracket Kit - Right Hand 00 Appelez-nous -
3 W10820036 Switch, Lid (w/o Tub Light)   (Replaces: 205415) 00 In-Stock Immediately $ 27.45

4 210745 Wire Terminal 00 Appelez-nous -
5 211065 Spring, Timer Knob 00 Special Order $ 5.70

6 WP489399 Screw   (Replaces: 211252) 00 Special Order $ 6.26

7 WP90767 Screw   (Replaces: 211294) 00 In-Stock Immediately $ 7.04

8 211410 Screw, Hex Hd No.8 X 3/8 Inch 00 Special Order $ 6.64

9 211605 Retainer, Timer Knob 00 Appelez-nous -
10 WP248562 Wire Connector   (Replaces: 211737) 00 Special Order $ 6.95

11 212220 Screw-hex Hd Type B No.6 X 15/16 00 Appelez-nous -
12 213077 Cap For Timer Knob 00 Appelez-nous -
13 213099 Lens For Control Panel 00 Appelez-nous -
14 213323 Fastener, Exhaust Duct Kit 00 Appelez-nous -
15 Y302454 Timer 00 Appelez-nous -
16 302469 Harness For Shroud 00 Appelez-nous -
17 302501 Harness 00 Appelez-nous -
19 Y302829 Timer Dial & Knob 00 Special Order $ 27.63

20 302934 Control Panel With Lens 00 Appelez-nous -
21 303088 Gas Valve Wires With Plug 00 Appelez-nous -
22 Y304106 Timer Dial & Knob, Sun-glow 01 Appelez-nous -
23 304125 Control Panel, Sun-glow 01 Appelez-nous -
24 304127 Control Panel Kit, Sea-mist 00 Appelez-nous -
25 304128 Control Panel Kit, Sun-glow 00 Appelez-nous -
26 Y304585 Timer Motor Rpr 00 Appelez-nous -
27 Y310376 Clip, Wire Harness 00 Appelez-nous -
28 Y312140 Wire Connector 00 Appelez-nous -
29 312257 Bracket 00 Appelez-nous -
30 312258 Actuator 00 Appelez-nous -
31 312261 Washer 00 Appelez-nous -
32 Y312270 E Clip 00 Appelez-nous -
33 312303 Spring 00 Appelez-nous -
34 313562 Back-up Plate 00 Appelez-nous -
35 410351 Harness Retainer 00 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

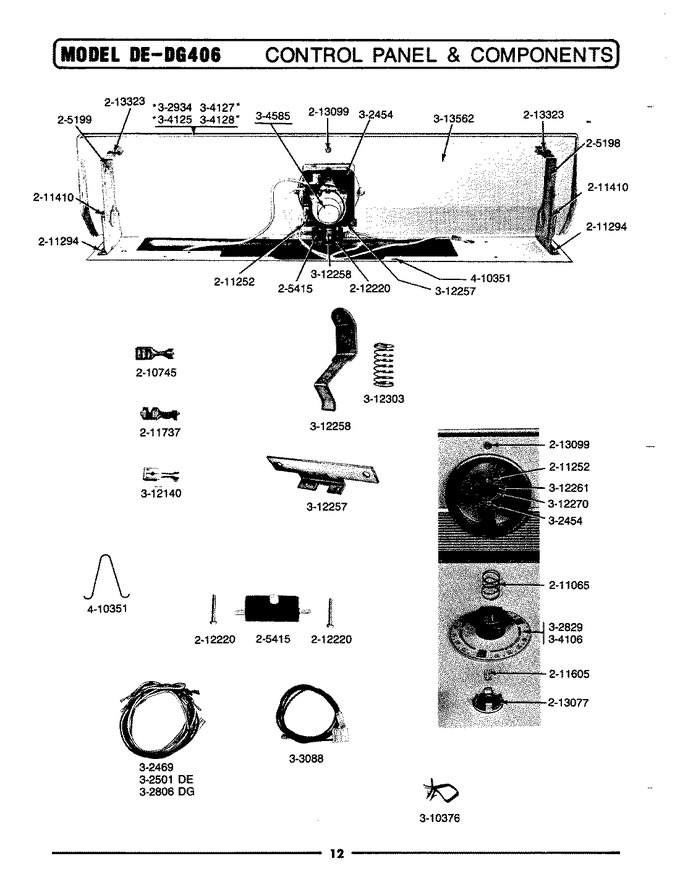

Diagram for DE406
