SELECT A DIAGRAM

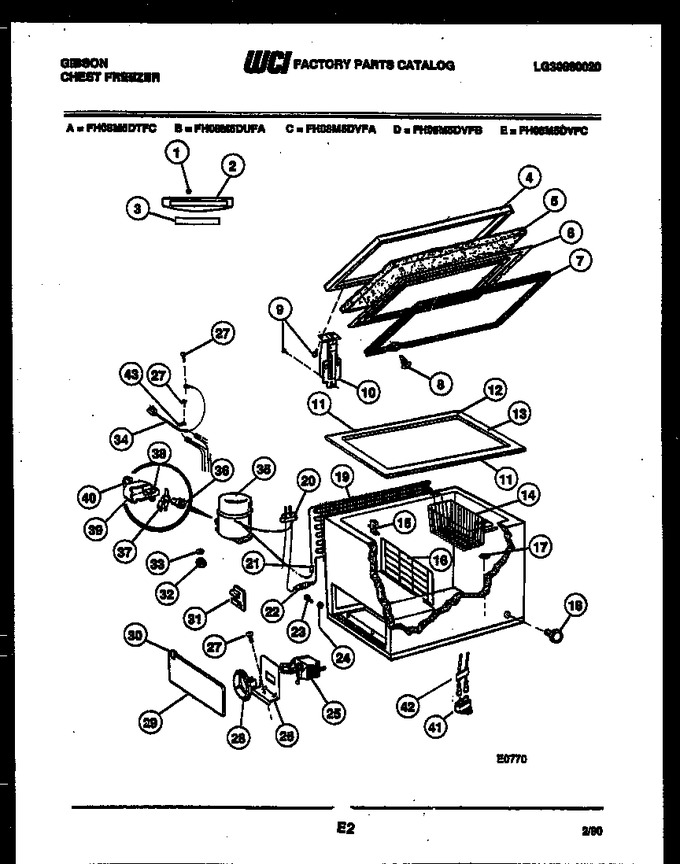

02 - Chest Freezer Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	F114337		Fastener		Appelez-nous	-
2	F114336		Handle		Appelez-nous	-
3	F300245		Insert		Appelez-nous	-
4	F129578		Lid Panel-almd Text		Appelez-nous	-
5	F128901		Insulation		Appelez-nous	-
6	F114158-0495		Inner Panel		Appelez-nous	-
7	F301159		Gasket		Appelez-nous	-
8	F300792		Clip (20)		Appelez-nous	-
9	F119436		Screw		Appelez-nous	-
10	F129943		Hinge		Appelez-nous	-
11	3018320		Breaker-front & Rear		Appelez-nous	-
12	3018270		Breaker-corner		Appelez-nous	-
13	3018273		Breaker Ends		Appelez-nous	-
14	3018277		Basket		Appelez-nous	-
15	F117981		Support (4)		Appelez-nous	-
16	3018263		Divider		Appelez-nous	-
17	F89354		Plug Drain		Appelez-nous	-
18	F128679		Plug		Appelez-nous	-
19	F120780		Condenser (not Original Equipment. Service Replacement O		Appelez-nous	-
20	F81376		Grommet		Appelez-nous	-
21	F82585		Spacer		Appelez-nous	-
22	5303305677		Drier   (Replaces: 5308000027)			Immediately	$ 31.67
23	F50616		Screw		Appelez-nous	-
24	F59650		Nut		Appelez-nous	-
25	F126969		Control-thermostat		Appelez-nous	-
26	F114180		Bracket		Appelez-nous	-
27	F81693		Screw		Appelez-nous	-
28	F127649		Knob		Appelez-nous	-
29	F121199-4		Access Panel		Appelez-nous	-
30	F300222		Retainer (4)		Appelez-nous	-
31	F111846		Clip		Appelez-nous	-
32	F114221		Grommet		Appelez-nous	-
33	F118834		Clip (3)		Appelez-nous	-
34	3018261		Harness W/pwr Cord		Appelez-nous	-
35	5300186041		Compressor W/ Electricals-service		Appelez-nous	-
36	5303206885		Overload				$ 119.23
38	5303017753		Relay		Appelez-nous	-
39	5303206815		Cover		Appelez-nous	-
41	3017761		Capacitor Run		Appelez-nous	-
42	5303206808		Harness-capacitor-note		Appelez-nous	-
43	F116027		Clamp		Appelez-nous	-
