SELECT A DIAGRAM

01 - Doors


02 - Freezer Compartment


03 - Fresh Food Compartment


04 - Ice Maker


05 - Unit Compartment & System

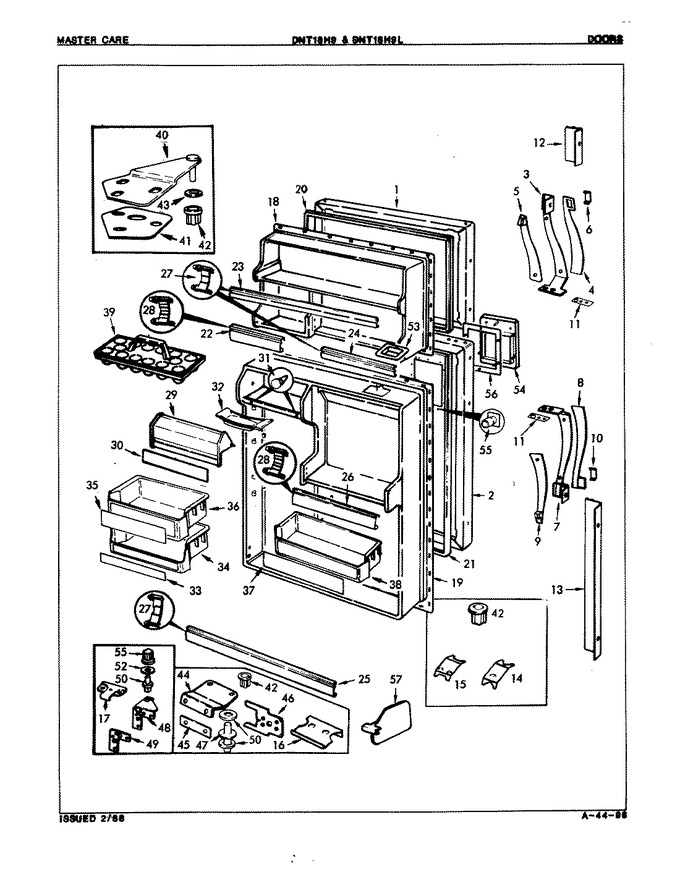

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	60033-42-AM		Outer Panel		Appelez-nous	-
2	RA95056-1		Door Insulation Kit		Appelez-nous	-
2	60032-74-AM		Outer Panel		Appelez-nous	-
3	66255-3		Door Handle		Appelez-nous	-
4	60602-5		Insert, Handle		Appelez-nous	-
5	9986-112		Screw		Appelez-nous	-
5	60445-1		Insert		Appelez-nous	-
6	60603-11		Insert, Handle		Appelez-nous	-
7	66255-4		Door Handle		Appelez-nous	-
8	60602-6		Insert, Handle		Appelez-nous	-
9	60445-1		Insert		Appelez-nous	-
10	60603-12		Insert, Handle		Appelez-nous	-
11	60456-1		Shim		Appelez-nous	-
12	66702-4		Trim		Appelez-nous	-
13	66702-3		Trim		Appelez-nous	-
14	56209-3		Clip, Stop Screw		Appelez-nous	-
15	60123-2		Clip, Stop Screw		Appelez-nous	-
15	9986-122		Screw		Appelez-nous	-
16	60030-1		Door Stop		Appelez-nous	-
17	60123-2		Clip, Stop Screw		Appelez-nous	-
17	60419-6		Door Stop		Appelez-nous	-
17	9986-108		Screw		Appelez-nous	-
18	65940-7		Liner, Door		Appelez-nous	-
19	65939-7		Liner, Door		Appelez-nous	-
19	65275-5		Screw		Appelez-nous	-
20	66199-5		Gasket, Frz. Door		Appelez-nous	-
21	WP70048-3		Gasket, F.f. Door   (Replaces: 66199-6)				$ 283.11
22	59258-90		Trim		Appelez-nous	-
23	WP61003045		Trim, Door Shelf   (Replaces: 65151-258)				$ 129.55
24	66636-28		Door Trim		Appelez-nous	-
25	65151-270		Trim, Door Shelf		Appelez-nous	-
26	65151-271		Trim, Door Shelf		Appelez-nous	-
27	WP65245-1		Retainer, Shelf Trim   (Replaces: 65245-1)				$ 9.39
28	65246-1		Retainer				$ 5.04
29	60406-39		Door, Dairy		Appelez-nous	-
30	60573-42		Insert		Appelez-nous	-
31	28272-6		Bumper, Door		Appelez-nous	-
32	29936-2		Tray, Butter		Appelez-nous	-
33	60572-64		Insert		Appelez-nous	-
34	60037-45		Door Shelf		Appelez-nous	-
35	60572-63		Insert		Appelez-nous	-
36	60037-42		Door Shelf		Appelez-nous	-
37	60572-65		Insert		Appelez-nous	-
38	60037-44		Pick-off Shelf		Appelez-nous	-
39	60066-8		Tray, Egg		Appelez-nous	-
40	53709-18		Door Hinge, Upper		Appelez-nous	-
40	65003-3		Cover, Upper Hinge (alm)		Appelez-nous	-
41	65031-1		Shim, Upper Hinge		Appelez-nous	-
42	66036-1		Bushing,top/center Hinge		Appelez-nous	-
43	WP3-24838-048		Screw   (Replaces: 9986-87)				$ 7.00
43	WP52185-1		Washer   (Replaces: 52185-1)			Immediately	$ 9.47
44	60031-2		Door Hinge, Center		Appelez-nous	-
45	60034-1		Spacer, Center Hinge		Appelez-nous	-
46	WP3-24838-048		Screw   (Replaces: 9986-107)				$ 7.00
46	60622-1		Tapping Plate		Appelez-nous	-
47	60035-4		Pin, Center Hinge		Appelez-nous	-
48	60630-3		Hinge		Appelez-nous	-
48	403062-5		Screw		Appelez-nous	-
49	60626-1		Shim, Lower Hinge		Appelez-nous	-
50	65418-1		Pin		Appelez-nous	-
51	66037-1		Hinge Bushing		Appelez-nous	-
52	54233-4		Spacer				$ 7.70
53	66775-5		Collar		Appelez-nous	-
53	402038-1		Screw		Appelez-nous	-
54	60482-38		Escutcheon		Appelez-nous	-
55	65211-2		Retainer, Escutcheon		Appelez-nous	-
56	56186-6		Plug Button, (almond)		Appelez-nous	-
56	63057-1		Seal, Escutcheon		Appelez-nous	-
56	56144-9		Plug Button, Hinge Screw (alm)		Appelez-nous	-
57	66645-1		Pkg Organizer		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
