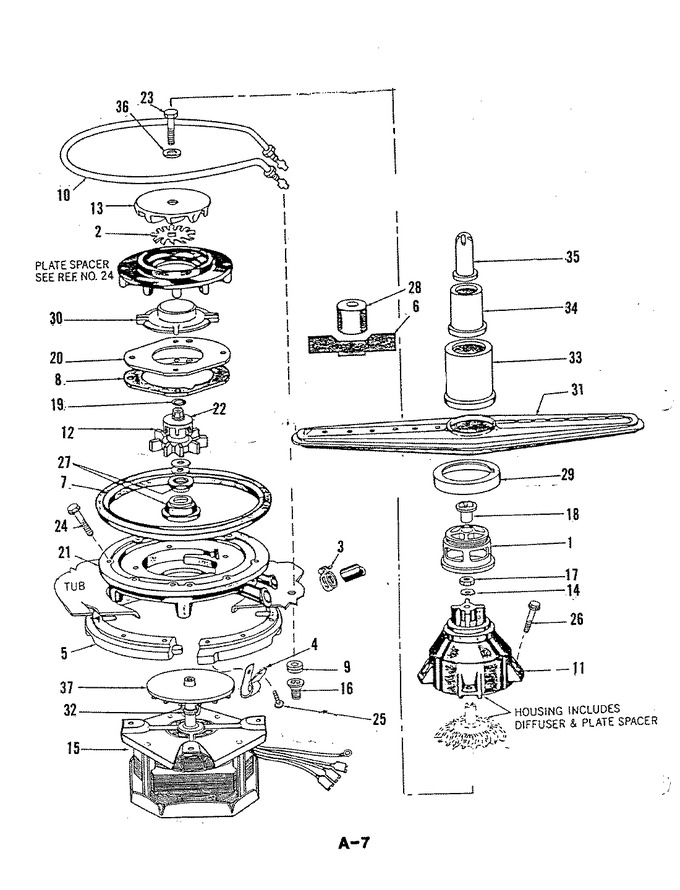

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808175		Lower Bearing		Appelez-nous	-
3	806090		Clamp		Appelez-nous	-
4	808442		Wire Clamp		Appelez-nous	-
5	807712		Clamp Ring		Appelez-nous	-
6	807077		Shim Gauge		Appelez-nous	-
7	807710		Pump Gasket		Appelez-nous	-
9	5300806833		Grommet   (Replaces: 806833)				$ 5.34
10	806864		Heater Kit		Appelez-nous	-
11	806978		Pumphousing Kit		Appelez-nous	-
12	808722		Pump Seal Kit		Appelez-nous	-
13	808041		Upper Impeller		Appelez-nous	-
14	COMM PART		Lockwasher   (Replaces: 804526)		Appelez-nous	-
15	806300		Motor		Appelez-nous	-
16	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
17	316205500		Nut   (Replaces: 804527)				$ 11.34
18	808176		Nut		Appelez-nous	-
19	806521		O Ring		Appelez-nous	-
20	807884		Pump Plate		Appelez-nous	-
21	808700		Pump Housing		Appelez-nous	-
22	808699		Impeller Ring		Appelez-nous	-
23	806353		Screw		Appelez-nous	-
25	807270		Screw		Appelez-nous	-
26	807359		Screw		Appelez-nous	-
28	803923		Seal Tool		Appelez-nous	-
29	808924		Bearing Shield		Appelez-nous	-
30	806267		Shroud		Appelez-nous	-
31	808848		Spray Arm		Appelez-nous	-
32	808898		Ring		Appelez-nous	-
33	808178		Tower Base		Appelez-nous	-
34	808179		Tower Section		Appelez-nous	-
35	808849		Tower Tip		Appelez-nous	-
36	803367		Washer		Appelez-nous	-
37	808899		Water Shld, Fan		Appelez-nous	-
