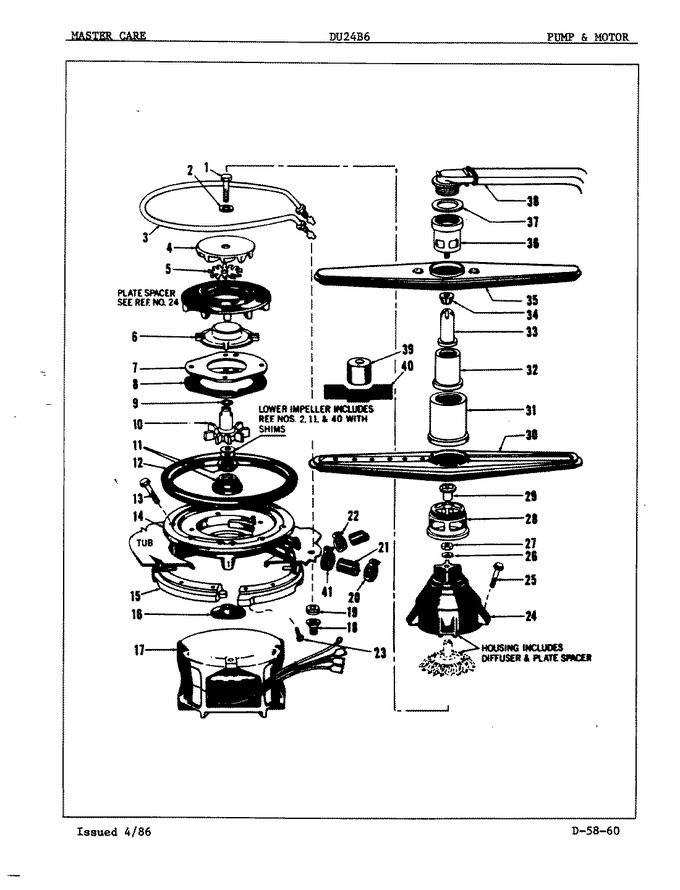

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	806353		Screw		Appelez-nous	-
2	803367		Washer		Appelez-nous	-
3	806836		Heater Kit		Appelez-nous	-
4	808041		Upper Impeller		Appelez-nous	-
5	808075		Macerator Blade		Appelez-nous	-
6	806267		Shroud		Appelez-nous	-
7	807884		Pump Plate		Appelez-nous	-
8	5300807709		Gasket   (Replaces: 807709)				$ 54.26
9	806521		O Ring		Appelez-nous	-
10	5300808042		Impeller Kit   (Replaces: 808042)		Appelez-nous	-
11	803903		Gasket		Appelez-nous	-
12	807710		Pump Gasket		Appelez-nous	-
13	807268		Screw		Appelez-nous	-
14	807711		Pump Housing		Appelez-nous	-
15	807712		Clamp Ring		Appelez-nous	-
16	D800062		Slinger		Appelez-nous	-
17	806300		Motor		Appelez-nous	-
18	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
19	5300806833		Grommet   (Replaces: 806833)				$ 5.34
20	805495		Clamp		Appelez-nous	-
21	808174		Hose Connector		Appelez-nous	-
22	806090		Clamp		Appelez-nous	-
23	806945		Screw		Appelez-nous	-
24	806978		Pumphousing Kit		Appelez-nous	-
25	807359		Screw		Appelez-nous	-
26	COMM PART		Lockwasher   (Replaces: 804526)		Appelez-nous	-
27	316205500		Nut   (Replaces: 804527)				$ 11.34
28	808175		Lower Bearing		Appelez-nous	-
29	808176		Nut		Appelez-nous	-
30	808177		Spray Arm		Appelez-nous	-
31	808178		Tower Base		Appelez-nous	-
32	808179		Tower Section		Appelez-nous	-
33	808180		Tower Tip		Appelez-nous	-
34	808181		Nut		Appelez-nous	-
35	808182		Upr Spray Arm		Appelez-nous	-
36	808183		Distributor		Appelez-nous	-
37	808184		Gasket		Appelez-nous	-
38	808185		Elbow & Tube		Appelez-nous	-
39	803923		Seal Tool		Appelez-nous	-
40	807077		Shim Gauge		Appelez-nous	-
41	WP285655		Clamp   (Replaces: 808186)			Immediately	$ 7.55
