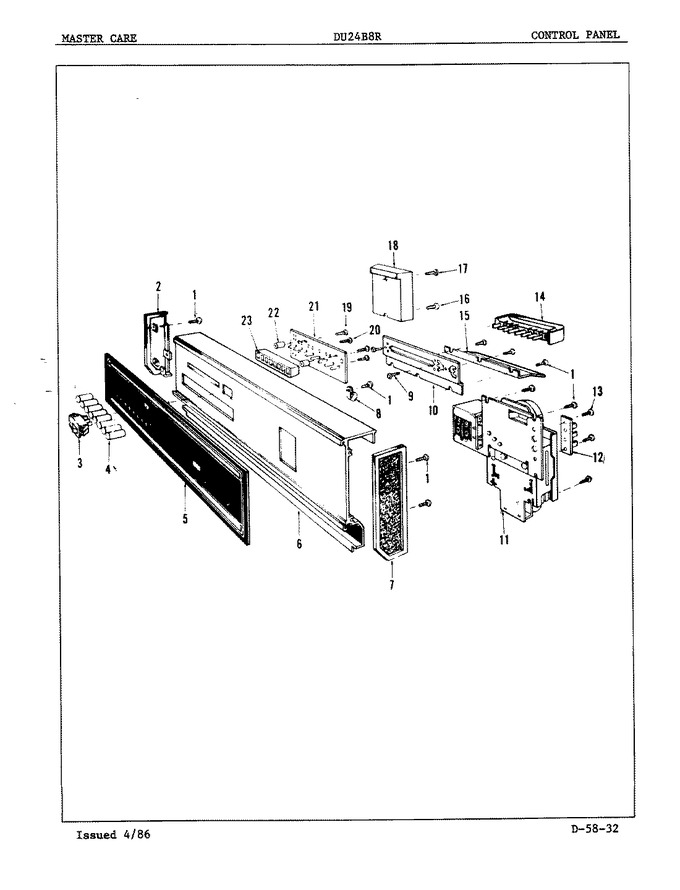

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	806943		Screw		Appelez-nous	-
2	806407		Lh End Cap		Appelez-nous	-
3	807665		Switch		Appelez-nous	-
4	807091		Push Button		Appelez-nous	-
5	808248		Overlay		Appelez-nous	-
6	808163		Control Panel		Appelez-nous	-
7	806406		Rh End Cap		Appelez-nous	-
8	808249		Clamp		Appelez-nous	-
9	807103		Screw		Appelez-nous	-
10	808164		Switch Bracket		Appelez-nous	-
11	808101		Timer		Appelez-nous	-
12	808166		Terminal Block		Appelez-nous	-
13	807501		Screw		Appelez-nous	-
14	808196		Switch		Appelez-nous	-
15	808165		Guard		Appelez-nous	-
16	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
17	806894		Screw		Appelez-nous	-
18	807425		Splash Pan		Appelez-nous	-
19	805126		Screw		Appelez-nous	-
20	807141		Screw		Appelez-nous	-
21	808168		Circuit Board		Appelez-nous	-
22	805323		Spacer		Appelez-nous	-
23	807140		Divider		Appelez-nous	-
