SELECT A DIAGRAM

02 - Door Parts


03 - Cabinet Parts


04 - Shelves And Supports


05 - Shelves And Supports

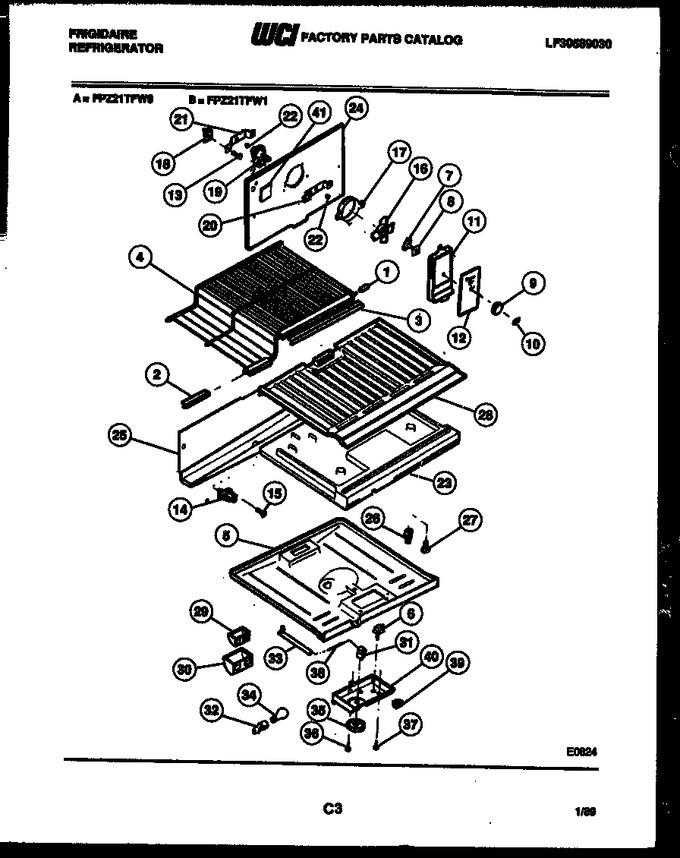

06 - System And Automatic Defrost Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3201150		Protector-cap (2)				$ 4.57
2	3017427		Trim, Shelf		Appelez-nous	-
3	3017428		Trim-shelf		Appelez-nous	-
4	0803661		Shelf-freezer		Appelez-nous	-
5	3019038		Top, Refrigerator		Appelez-nous	-
6	3001671		Timer		Appelez-nous	-
7	08000066		Damper		Appelez-nous	-
8	08000067		Nut-push		Appelez-nous	-
9	08009793		Knob-damper Control		Appelez-nous	-
10	08009823		Label, Knob		Appelez-nous	-
11	08009825		Fan Cover		Appelez-nous	-
12	08009934		Label-fan Cover		Appelez-nous	-
13	08002748		Screw		Appelez-nous	-
14	08000056		Spout-drain		Appelez-nous	-
15	08012354		Screw		Appelez-nous	-
16	5308000010		Fan Blade   (Replaces: 08000010)			Immediately	$ 49.03
17	08000124		Ring-orifice		Appelez-nous	-
18	08000107		Bracket-connector		Appelez-nous	-
19	08004176		Motor-fan		Appelez-nous	-
20	08000043		Bracket-front		Appelez-nous	-
21	08000042		Bracket-rear		Appelez-nous	-
22	08000032		Bushing-motor (2)		Appelez-nous	-
23	3019039		Divider-styrofoam		Appelez-nous	-
24	08013665		Cover-coil		Appelez-nous	-
25	08009772		Trough-drain		Appelez-nous	-
26	08000069		Light Switch		Appelez-nous	-
27	08000070		Screw		Appelez-nous	-
28	08013664		Bottom-freezer		Appelez-nous	-
29	08000071		Air Deflector		Appelez-nous	-
30	08000055		Cover-air Deflector		Appelez-nous	-
31	3018894		Control-cold		Appelez-nous	-
32	08000815		Socket-light		Appelez-nous	-
33	3018891		Housing, Cap Tube		Appelez-nous	-
34	08002735		Bulb-light		Appelez-nous	-
35	3018893		Knob, Cold Control		Appelez-nous	-
36	08000008		Screw (2)		Appelez-nous	-
37	08000009		Screw		Appelez-nous	-
38	08003637		Tube-plastic		Appelez-nous	-
39	3018896		Switch-rocker		Appelez-nous	-
40	3018895		Control Box		Appelez-nous	-
41	08013636		Plug-decorative		Appelez-nous	-
