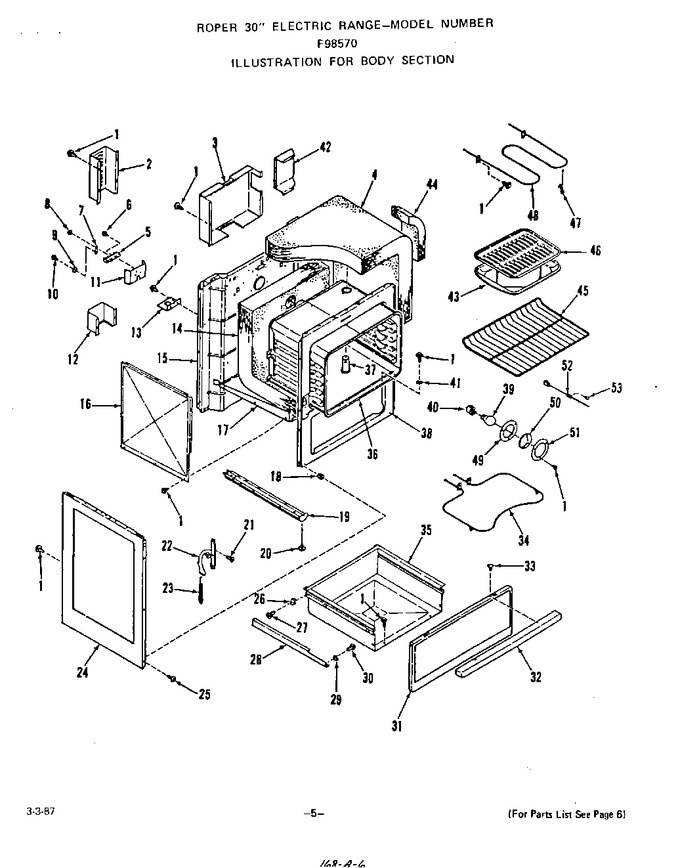

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	327320		Screw 10-16x7/16``		Appelez-nous	-
2	327235		Wire Shield-upper		Appelez-nous	-
3	335724		Wire Shield		Appelez-nous	-
4	334531		Insulation-oven Wrap		Appelez-nous	-
5	290105		Junction Block		Appelez-nous	-
6	313190		Screw 10-32x1``		Appelez-nous	-
7	327255		Ground Strap		Appelez-nous	-
8	453284		G.m. Hex Nut 10-32		Appelez-nous	-
9	299425		Washer		Appelez-nous	-
10	313191		Screw 10-32x7/16``		Appelez-nous	-
11	327242		Insulator-service Cord		Appelez-nous	-
12	327258		Wire Shield-lower		Appelez-nous	-
13	327259		Range Service Mounting Plate		Appelez-nous	-
14	308861		Insulation-oven Back		Appelez-nous	-
15	333749		Main Back		Appelez-nous	-
16	312518		Insulation Retainer-sides (lt. Or Rt.)		Appelez-nous	-
17	312517		Insulation Retainer-lower		Appelez-nous	-
18	330031		Expansion Nut Spacer   (Replaces: 312605)			Immediately	$ 14.48
19	334811		Base W/levelers-lt. Or Rt.		Appelez-nous	-
20	326052		Leg Levelers (4 Req)		Appelez-nous	-
21	331704		Screw		Appelez-nous	-
22	334633		Left		Appelez-nous	-
22	334632		Right		Appelez-nous	-
23	334572		Spring-oven Door (lt. Or Rt.)		Appelez-nous	-
24	333303		White		Appelez-nous	-
24	333308		Black		Appelez-nous	-
24	333307		Almond		Appelez-nous	-
25	314124		Screw 8abx8``		Appelez-nous	-
26	281913		Slide Block-rear (lt. Or Rt.)		Appelez-nous	-
27	DE81-02123A		Screw 8 - 32 X 3/8``   (Replaces: 102563)				$ 1.66
28	311441		Support-storage Drawer (lt. Or Rt.)		Appelez-nous	-
29	281914		Slide Block-front (lt. Or Rt.)		Appelez-nous	-
30	295849		Screw 10-32x17/32``		Appelez-nous	-
31	332158		Black		Appelez-nous	-
31	332153		White		Appelez-nous	-
31	332157		Almond		Appelez-nous	-
32	332205		Handle		Appelez-nous	-
33	316849		Screw-10-32x1/2``		Appelez-nous	-
34	326364		208 Volt		Appelez-nous	-
34	WG02F05414		240 Volt   (Replaces: 325883)			Immediately	$ 111.99
35	296150		Storage Drawer		Appelez-nous	-
36	334938		Oven Body		Appelez-nous	-
37	333802		Vent Tube		Appelez-nous	-
38	333321		Front Frame		Appelez-nous	-
39	DA96-01243C		Oven Light Bulb   (Replaces: 111257)				$ 144.00
40	87883		Bulb Holder		Appelez-nous	-
41	106462		Washer		Appelez-nous	-
42	330614		Wire Shield		Appelez-nous	-
43	331592		Broiler Pan		Appelez-nous	-
44	316951		Insulation		Appelez-nous	-
45	326069		Oven Rack		Appelez-nous	-
46	326297		Broiler Pan Grid		Appelez-nous	-
47	334565		Support-broil Element		Appelez-nous	-
48	334368		240 Volt		Appelez-nous	-
48	334369		208 Volt		Appelez-nous	-
49	229371		Gasket-lens		Appelez-nous	-
50	114989		Lens-oven Bulb		Appelez-nous	-
51	229372		Retainer-oven Light		Appelez-nous	-
52	12001656		Sensor   (Replaces: 334300)			Immediately	$ 39.55
53	327621		Screw 6-20x3/8``		Appelez-nous	-
