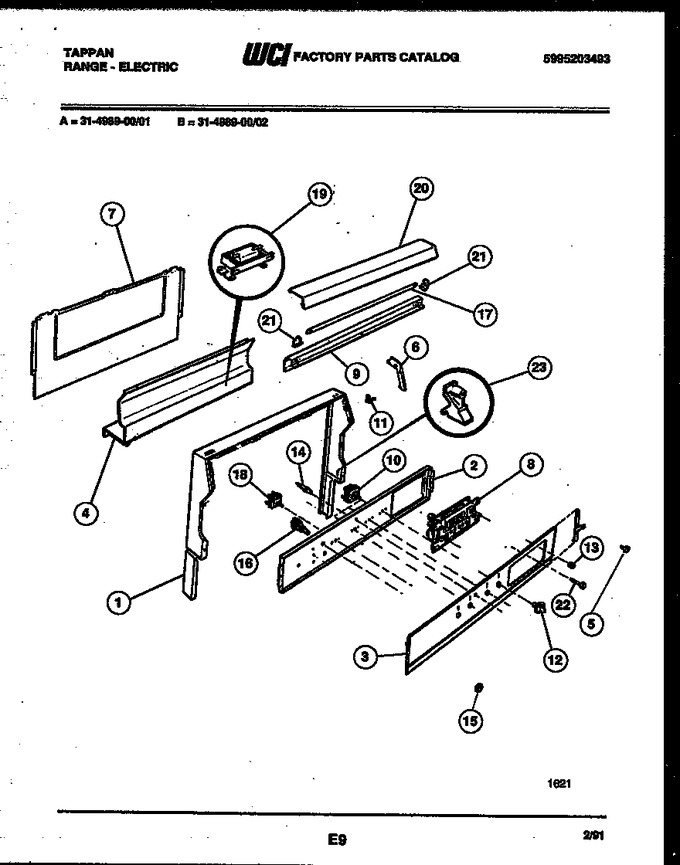

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	3205359		Trim - Wrapper		Appelez-nous	-
2	5303271603		Plate-instr Mtg		Appelez-nous	-
3	5303271640		Panel-glass Ctl		Appelez-nous	-
4	5303206628		Trim-lower Spl		Appelez-nous	-
5	3205356		Nut-decorative		Appelez-nous	-
6	3204609		Cap End - Lh		Appelez-nous	-
7	3131123		Shield, Rear Wall		Appelez-nous	-
8	5303271427		Eoc		Appelez-nous	-
9	3131277		Sprt-flu Recpt Mtg		Appelez-nous	-
10	3206431		Sw-top 6`` (2)		Appelez-nous	-
11	3131607		Fastener, Glass (2)		Appelez-nous	-
12	5303271644		Knob-top Elements (4)		Appelez-nous	-
13	3202625		Knob-clock		Appelez-nous	-
14	5308037896		Indicator Light				$ 39.75
15	3205350		Bezel Switch (2)		Appelez-nous	-
16	3205357		Sw-oven Light		Appelez-nous	-
17	3131275		Bulb-fluorescent				$ 49.40
18	3205358		Sw-fluor Light		Appelez-nous	-
19	5303051115		Ballast		Appelez-nous	-
20	3205360		Trim - Canopy		Appelez-nous	-
21	3051222		Recpt-fluor Lt Lh		Appelez-nous	-
22	3203026		Button-elec Clock (8)		Appelez-nous	-
23	5303131237		Support, Backguard		Appelez-nous	-
10A	3206430		Sw-top 8`` (2)		Appelez-nous	-
21A	3051223		Recpt-fluor Lt Rh		Appelez-nous	-
6A	3204610		Cap End - Rh		Appelez-nous	-
