Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 74008954 Panel, Control (blk) 10 Appelez-nous -
2 WP90767 Screw   (Replaces: 314848) 10 In-Stock Immediately $ 7.04

2 74008268 Insulation 10 Special Order $ 7.82

2 74008953 Control, H2 (clock/convect) 10 Appelez-nous -
3 74008261 Trim, Control Panel 10 Appelez-nous -
4 74008262 Panel, Top (inr) 10 Appelez-nous -
5 71001843 Extension, Vent 10 Appelez-nous -
6 WP74008263 Switch, Door Lock   (Replaces: 74008263) 10 Special Order $ 147.27

6 74008264 Insulator 10 Appelez-nous -
7 74008265 Thermostat, Hi-limit (upr) 10 Special Order $ 175.16

7 WP90767 Screw   (Replaces: 314848) 10 In-Stock Immediately $ 7.04

7 74008266 Thermostat, Hi-limit (lwr) 10 Appelez-nous -
8 WPW10186996 Latch, Door Assy. (w/switch)   (Replaces: 74008267) 10 In-Stock Immediately $ 330.95

8 7101P330-60 Screw, Switch 10 Appelez-nous -
8 WP7450P108-60 Swtch-lite   (Replaces: W10171550) 12 In-Stock Immediately $ 138.24

9 74008294 Vent (btm) 10 Appelez-nous -
10 71001847 Vent (top) 10 Appelez-nous -
11 74004726 Wire Cable Assy. 10 Appelez-nous -
11 74004222 Grommet, Anti-short 10 Special Order $ 7.82

12 WP7103P027-60 Nut, Terminal Block   (Replaces: 7103P027-60) 10 In-Stock Immediately $ 6.47

12 WPW10245259 Block, Terminal   (Replaces: 7401P038-60) 10 In-Stock Immediately $ 31.65

12 7417P017-60 Connector, Cable 10 Special Order $ 9.81

12 WPW10281322 Kit, Hardware Adapter   (Replaces: 74008298) 10 Special Order $ 7.61

13 74004712 Bracket, Cable 10 Appelez-nous -
14 74008330 Bracket, Cooling Fan Mounting 10 Appelez-nous -
14 WP90767 Screw   (Replaces: Y700502) 10 In-Stock Immediately $ 7.04

15 71002417 Tube, Vent (upr) 10 Appelez-nous -
16 74008269 Fan Motor Assy. 10 Special Order $ 240.56

17 74001632 Bracket, Switch Actuator 10 Appelez-nous -
18 74003562 Rod, Door Light Switch 10 Appelez-nous -
19 74007586 Cover, Plunger (door Light) 10 Appelez-nous -
20 74001629 Spring, Door Switch 10 Special Order $ 15.03

21 71002418 Tube, Vent (lwr) 10 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

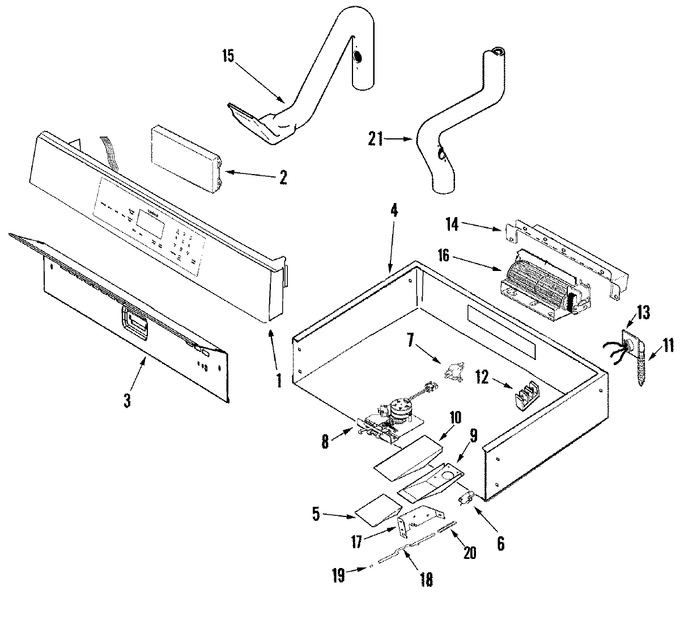

Diagram for JJW9230DDB
