Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 DE31-90057A Blade-fan Special Order $ 17.58

2 W10284507 Guide, Suction Appelez-nous -
3 DE31-10155T Motor-fan Special Order $ 91.55

4 8206562 H.v. Capacitor   (Replaces: 2501-001016) In-Stock Immediately $ 108.83

5 DE61-50170A H.v.c Bracket Appelez-nous -
6 W10131655 Assembly, Leadwire Appelez-nous -
7 DE96-00399B Filter, Noise Special Order $ 70.23

8 Y0402001103 H.v. Diode Cable Appelez-nous -
9 DE39-10102F Power Cord Special Order $ 43.69

10 DE47-20030A Thermostat Special Order $ 17.58

11 4713-001012 Lamp, Baseless Special Order $ 40.81

12 DE63-00348A Duct, Air Appelez-nous -
13 ABC20 Fuse   (Replaces: 3601-001198) In-Stock Immediately $ 10.31

14 WPW10126794 Assy-mgt   (Replaces: W10126794) Special Order $ 282.22

15 DE63-00346A Cover-back Appelez-nous -
16 DE32-10013A Sensor, Therm. Special Order $ 53.69


    View Diagram in Separate Window     Print Icon   Print Part List

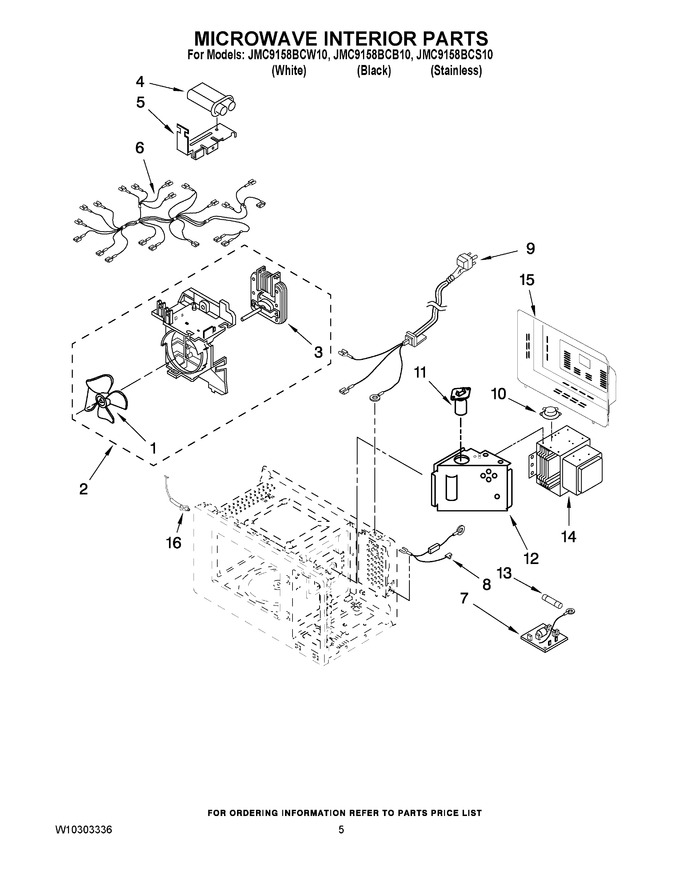

Diagram for JMC9158BCB10
