Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 10766601 Shield, Grease Appelez-nous -
2 R0131508 Touch Panel(top) Appelez-nous -
2 M0231717 Screw, Tf Appelez-nous -
3 M0234114 Screw Appelez-nous -
3 12502401 Board,display Xxx Appelez-nous -
4 M0322202 Tie Wire Appelez-nous -
5 R0156986 Rear Divider Duct-w/gasket Appelez-nous -
6 R0156987 Bottom Divider Duct-w/gasket Appelez-nous -
7 59001114 Switch, Interlock Appelez-nous -
8 B5684124 Cutout-thermal Magnetron Appelez-nous -
8 M0229916 Screw T.c Appelez-nous -
9 10853102 Grille, Air Inlet Appelez-nous -
9 M0274066 Washer, Nylon Appelez-nous -
9 M0209701 Screw, Decorative Appelez-nous -
10 3010003001 Support-tray Appelez-nous -
11 M0308801 Cap, Protective-threaded (red) Appelez-nous -
12 W10841140 Sealer   (Replaces: M0275598) In-Stock Immediately $ 24.92

13 R0130109 Touch Panel(side) Special Order $ 306.74

13 59001237 Label, Kfc2 Appelez-nous -
14 R0156942 Tray-ceramic Floor W/sealer Special Order $ 184.87

15 A3030330 Gasket,per Ft Appelez-nous -
16 A3030303 Gasket (per Foot) Appelez-nous -
17 M0321210 Tie, Elec Appelez-nous -
18 R0156988 Top Divider Duct-w/gasket Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

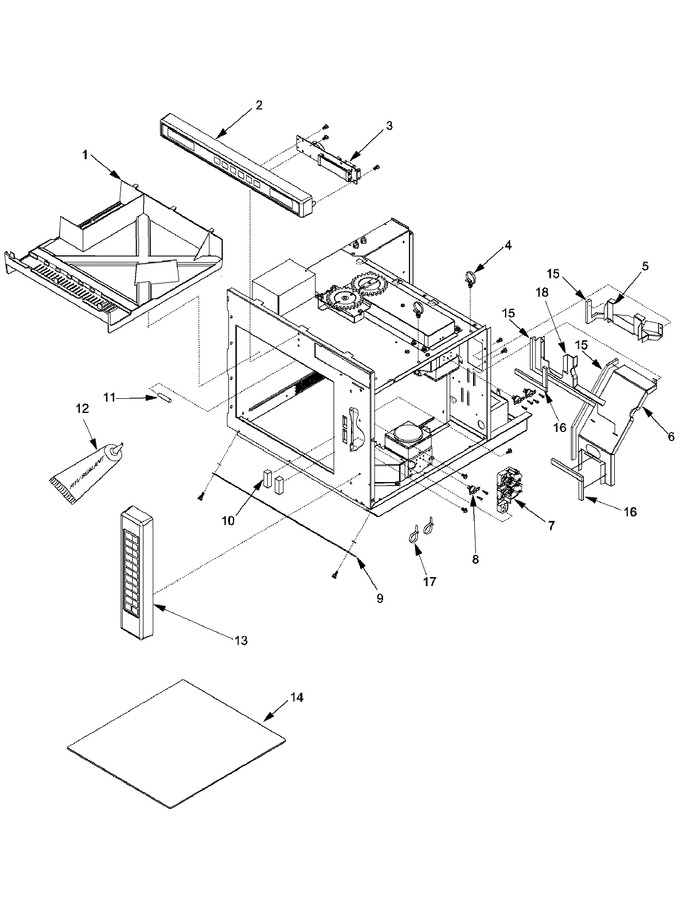

Diagram for KFC2 (BOM: P1329112M)
