Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP90767 Screw, 8b-18x3/8 Slt   (Replaces: 501086) In-Stock Immediately $ 7.04

2 503674L Cover, Top Appelez-nous -
3 62173 Switch, Temperature Select Special Order $ 47.77

4 504166 Switch, Signal Appelez-nous -
5 504175 Moisture Sensor Appelez-nous -
6 501523 Support, Circuit Board Appelez-nous -
7 503632 Timer, 5 Cycle Appelez-nous -
8 504008L Panel,end-rh Almond Appelez-nous -
9 Y00000000 See Note See Note Control Hood Rear Panel Appelez-nous -
10 Y00000000 See Note See Note Cabinet Top Appelez-nous -
11 504170 Support, Control Panel Appelez-nous -
12 503596L Panel, Graphic Appelez-nous -
13 502220L Knob, Timer (almond) Appelez-nous -
14 38424L Switch, Rocker (bsq) Special Order $ 2.74

15 36701L Knob (almond) Special Order $ 14.80

16 504009L Panel,end Lh Almond Appelez-nous -
NI 504775 Resistor, (4.7 K Ohm 10w) Special Order $ 109.81


    View Diagram in Separate Window     Print Icon   Print Part List

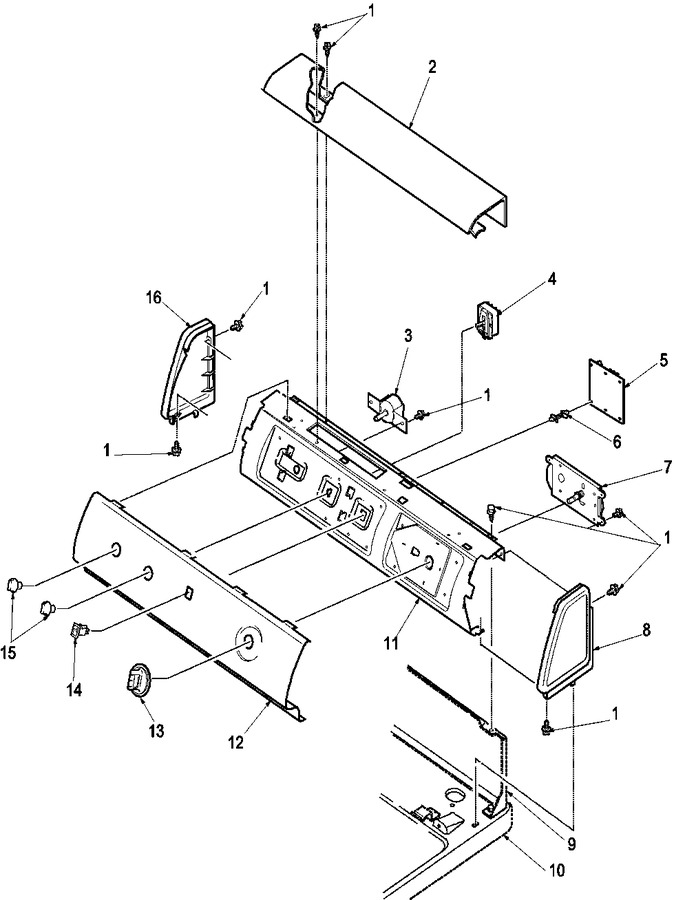

Diagram for LEA80AL (BOM: PLEA80AL)
